Дачная лаборатория

 , , ,


11

4

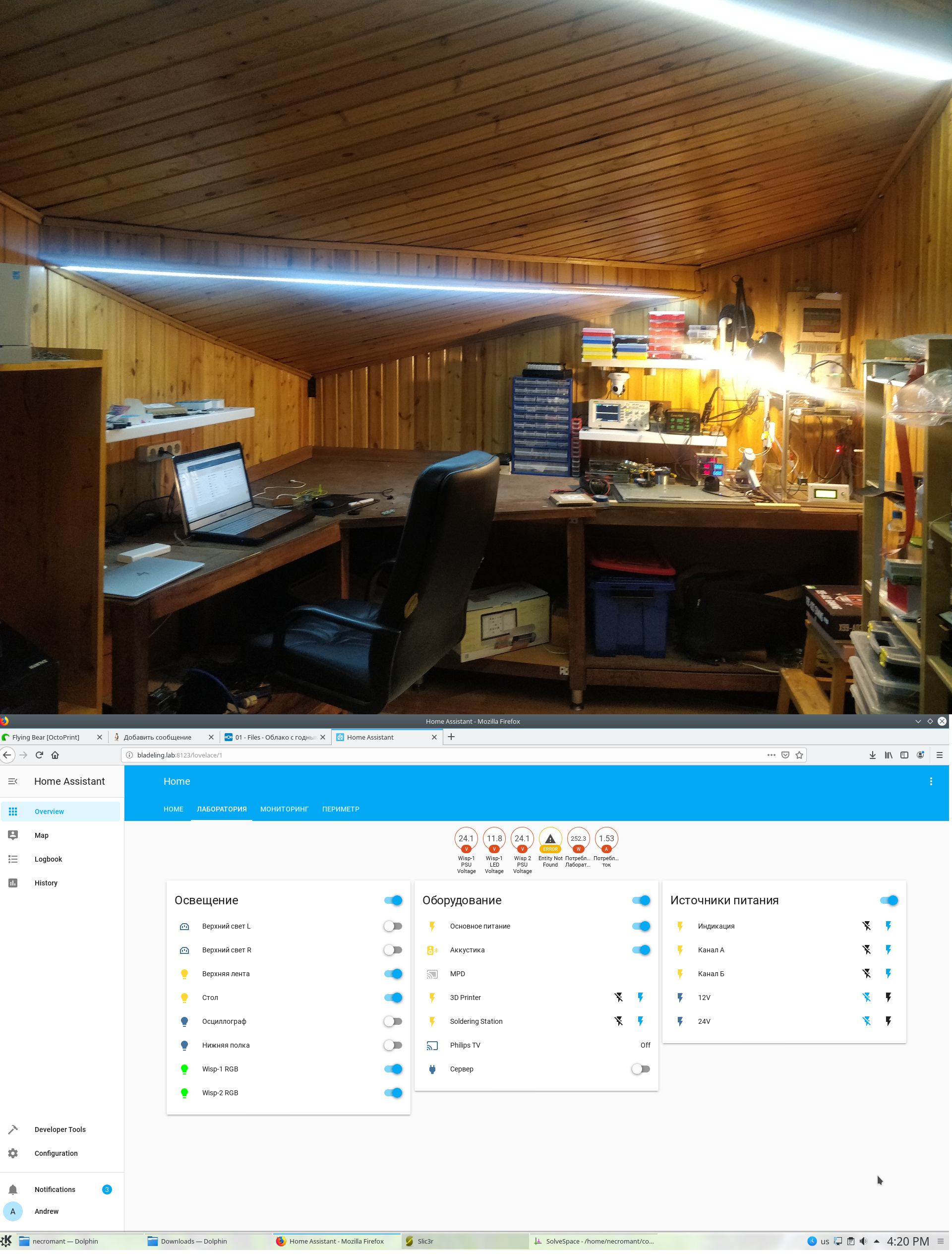

Собственно, пока были новогодние праздники решил заняться самым неблагодарным делом - навести порядок в дачной лаборатории, выкинуть хлам старый. Собственно, на фотографии она и есть. А чуть ниже панель управления этой лабораторией в homeassistant.

Оборудование (основное):

  • Asus N75SF (Доживает свои дни на даче)
  • HP Envy 13 (Текущая рабочая машинка)
  • 3d-принтер Flying bear P902
  • Паяльная станция Lukey 702. Только сейчас понял, что ей уже 15 лет. Ну и оловоотсос китайский в добавок.
  • Осциллограф: Rigol DS1052E. До 100Мгц я его так и не разогнал, т.к. не было надобности.
  • Камеры: Над осциллом дешевая китайская yoosee с PTZ. Включаем RTSP, режем доступ к облаку на роутере, профит. Еще по участку в роутеры на OpenWRT (их 4 штуки, между ними гигабит, роаминг через 802.11r) воткнуто несколько старых веб камер, отдающие поток через mjpeg-streamer. Недавно добыл для экспериментов две xiaomi dafang на которые ставится прошивка dafang-hacks. Пожалуй, на этом варианте и остановлюсь.
  • Управляющие устройства для homeassistant: Тут сборная солянка. Часть - мои старые проекты на nrf24l01, часть на esp8266 с esphome (некоторые мои платы, некоторые готовые девайсы от sonoff перешитые esphome). Дополнительно по дому выключатели xiaomi aqara и некоторые датчики из этого комплекта, которые работают через zigbee2mqtt. Облака? Шпионаж? Нет, не слышали.
  • Освещение: Из-за потолка под скатом крыши, поставил светодиодные ленты. Ими управляют мои самопальные модули, плавно зажигающие и гасящие их.

Софт:

  • Octoprint (веб-интерфейс для 3д-принтера)
  • cncjs (веб-интерфейс для станка с ЧПУ. Иногда приходится юзать bCNC, так как autolevel’инг в cncjs уже который год никак не допилят)
  • shinobi (сервер видеонаблюдения. Пока только разворачиваю, думаю попробовать его сдружить с аппаратным m2m mfc на exynos в odroid-x2).
  • wireguard - соединяет дом и дачу в одну локальную сеть. С тех пор, как провели оптику пинг от дачи до дома 4 мс.
  • Steam - использую, чтобы иногда поиграться. Видеокарта стоит в сервере дома, на дачу идет стрим. Задержка 20-30мс, что вполне достаточно.
  • Роутеры: Везде исключительно OpenWRT с типовой для меня конфигурацией.
  • Homeassistant - собственно, пульт управления для умнодома.
  • Chef - конфигурацию всех одноплатников под все задачи давно перестал делать руками, решил перейти на chef. Сейчас в процессе активного осваивания рубей и переписывания на нем всего и вся.
  • Jenkins - по расписанию собирает ночью OpenWRT с типовой конфигурацией и деплоит на роутеры. Вот такие вот хардкорные обновления.

Собственно, смесь последних двух позволяет всей инфраструктуре жить практически на автопилоте, требуя минимум усилий на свое поддержание.

Самое главное, что есть - удаленное управление, которое позволяет отправить задачи на 3д-принтер/станок с чпу, что займут много времени и шума, а когда приедешь на дачу просто снимаешь готовый результат и не тратишь время.

>>> Просмотр (1920x2530, 1784 Kb)

★★★★★

Проверено: cetjs2 ()

Зачетная лаборатория.

П.С.

Прикольное кресло. Тоже такое имел. И порвалось в том же мамом месте.

Odalist ★★★★★ ()
Последнее исправление: Odalist (всего исправлений: 1)

среди старого хлама нет случайно источника тока с регулировкой напряжения? по сабжу: молодец, так держать.

crypt ★★★★★ ()
Последнее исправление: crypt (всего исправлений: 1)
Ответ на: комментарий от crypt

Есть модуль который это делает с алиэкспресса копеешный. Подстроечниками. И есть платы для управления освещением, там драйвера диодов как раз ток программируют шимом. Но учитывая, что ты в новосибе, тебе будет дешевле с алика парочку заказать таких: https://aliexpress.ru/item/32580214850.html?spm=a2g0o.productlist.0.0.12e95b9fUsnN5w&algo_pvid=b0fdb19f-da77-4fac-b86f-7b1b08c12954&algo_expid=b0fdb19f-da77-4fac-b86f-7b1b08c12954-8&btsid=9ec79129-bb48-4a91-a774-ee00eb4575ad&ws_ab_test=searchweb0_0,searchweb201602_8,searchweb201603_53

ncrmnt ★★★★★ ()
Последнее исправление: ncrmnt (всего исправлений: 1)

Дачная

Помещение постоянно отапливаемое, или?..

hobbit ★★★★★ ()
Ответ на: комментарий от ncrmnt

Да, газовый котел в подвале.

То есть это не дача в понимании летнего времяпрепровождения с печкой?

Zhbert ★★★★★ ()

вытяжная вентиляция … не пришла?

sloan ()
Ответ на: комментарий от Zhbert

Печка лежанка там тоже имеется самодельная ;) на случай если с электричеством и газом шляпа ;)

ncrmnt ★★★★★ ()
Ответ на: комментарий от sloan

Запланировано, но пока не сделано, к сожалению. Да, знаю что напрашивается, но пока не придумал как сделать, чтобы не смотрелось убого. Если порекомендуешь готовое решение, буду очень благодарен.

ncrmnt ★★★★★ ()
Последнее исправление: ncrmnt (всего исправлений: 2)

Всё ни чего, но вот люкей!

Ramil ★★★ ()
Ответ на: комментарий от ncrmnt

Газовики и пожарные за это могут наказать, так как запрещено с газом использовать иные котлы.

Ramil ★★★ ()

Потолок у тебя там странный, крыша ломанная?

Ramil ★★★ ()

Чердак над твоим курятником?)

devl547 ★★★★★ ()
Ответ на: комментарий от ncrmnt

я имел ввиду старый, аналоговый:) их еще латр называют.

crypt ★★★★★ ()
Ответ на: комментарий от hobbit

Помещение постоянно отапливаемое, или?..

наверное, он на зиму ставит gentoo:)

crypt ★★★★★ ()

Очень сильно, завидую

Самое главное, что есть - удаленное управление, которое позволяет отправить задачи на 3д-принтер/станок с чпу, что займут много времени и шума, а когда приедешь на дачу просто снимаешь готовый результат и не тратишь время.

А как с пожаробезопасностью?

Evenik ()
Последнее исправление: Evenik (всего исправлений: 1)

Зачётная лаборатория! Давно не было в галерее такого залипательного контента.

rmu ★★ ()

Класс. А зачем тебе столько точек видеонаблюдения на даче?

Beewek ()

все круто, хотя можно и в гноме сидеть с такими делами наверно

votafak ★★★★★ ()

Годнота. А кролики где?

XMs ★★★★★ ()

удаленное управление, которое позволяет отправить задачи на 3д-принтер/станок с чпу

Я так не могу. Хочу быть рядом со станком, пока он работает, волнуюсь. А когда ухожу, так вообще дёргаю рубильник на всякий случай.

CYB3R ★★★★★ ()
Последнее исправление: CYB3R (всего исправлений: 1)

вот такого рода посты в галереи смотреть куда интереснее чем одноообразные снимки рабочих столов. Спасибо.

bonta ★★ ()
Ответ на: комментарий от crypt

их еще латр называют.

Всколыхнулось что-то в душе. Спасибо.

Zhbert ★★★★★ ()
Ответ на: комментарий от Odalist

Тоже такое имел. И порвалось в том же мамом месте.

Удваиваю, у коллеге на работе было такое же с такими же прорывами.

pihter ★★★ ()
Ответ на: комментарий от crypt

источника тока с регулировкой напряжения?

Источника питания с регулировкой напряжения? «источник тока» – это термин

pihter ★★★ ()

Если это лаборатория, то в ней должны проводиться разного рода эксперименты и исследования. Какие эксперименты и исследования в ней проводятся?

Nibbler ()
Ответ на: комментарий от Ramil

Странно. У нас в Екатеринбурге наоборот требуют резервный источник тепла- твердотопливный или электрический котел.

saibogo ★★ ()

Паяльная станция Lukey 702. олько сейчас понял, что ей уже 15 лет.

у меня такая же. Даже кнопки тоже зеленые. При использовании не покидает ощущение что она еще и внкуам послужит

pihter ★★★ ()

А чуть ниже панель управления этой лабораторией в homeassistant.

У меня знакомый использует Node-RED. Это аналогичная штука?

aquadon ★★★★★ ()

А какие проблемы возникали с удалённым управлением 3D принтером?

dsl ()

Идеальная берлога для самогонного аппарата.

one117 ★★★★★ ()

самопальные модули, плавно зажигающие и гасящие их

esp8266+esphome это сами умеют же. По крайней мере у меня без каких либо дополнительных движений само из коробки работает. https://esphome.io/components/output/esp8266_pwm.html

DonG ()
Последнее исправление: DonG (всего исправлений: 1)

Красиво, но, похоже у твоей подсветки - ШИМ (или как правильно мерцание называется). У меня такой же эффект на мобилке когда фоткаю при светодиодном освещении (при этом при ртутном, качественных светодиодных лампах и обычных лампах накаливания - картинка без артефактов).

Сам сейчас сижу в комнате с таким освещением, и глаза не говорят спасибо (но я возможно конкретно в дисплей влипаю более твоего).

pon4ik ★★★★★ ()
Последнее исправление: pon4ik (всего исправлений: 1)
Ответ на: Очень сильно, завидую от Evenik

А как с пожаробезопасностью?

Тоже сразу подумал про это. С учетом количества видеокамер забавный стрим мог бы приключиться однажды. Миллион лайков обеспечен.

poshat ★★ ()
Последнее исправление: poshat (всего исправлений: 1)
Ответ на: комментарий от aquadon

Без понятия, что такое node-red, впервые слышу.

ncrmnt ★★★★★ ()
Ответ на: комментарий от DonG

Там как раз esphome, но плата с драйверами диодов своя и pwm генерирует мелкий мк, который подцепляется к esp8266. Больше каналов, просто. Большую часть плат для освещения я делал до появления esphome/esp8266. Драйвер диодных лент умеет и nrf24l01 и esp8266 на выбор, остальное на nrf24l01.

ncrmnt ★★★★★ ()
Ответ на: Очень сильно, завидую от Evenik

УЗО, автоматы, ограничение по току. Всю электрику вырубаю, когда уезжаю, оставляю немного в дежурном режиме. + на даче постоянно живут родители, так как там курятник/крольчатник/утки и прочие живтоне.

Ну и хочу вот такой вот купить и поставить на всякий случай. https://www.magazin01.ru/catalog/ognetushiteli/Samosrabatyvayuschie-ognetushiteli-i-moduli/Ognetushitel-samosrabatyvayuschiy-Shar-AFO-/

Что касется принтера - регулярное ТО, чистка вентиляторов от пыли и детектор затыка пластика в экструдере.

ncrmnt ★★★★★ ()
Последнее исправление: ncrmnt (всего исправлений: 1)
Ответ на: комментарий от ncrmnt

О, можно поподробнее о

детектор затыка пластика в экструдере

Штука базовая вместе с принтером? Или что-то самодельное? Я пользую Anycubic 4Max Pro и с удовольствием на него бы поставил так как буквально вчера разбирал механизм подачи филамента чтоб пару кусочков вытащить.

dsl ()
Ответ на: комментарий от dsl

Есть готовые, filament sentinel. Сначала хотел взять, но он вроде не определяет затык, потому думаю между двумя вариантами:

  1. Ролик + энкодер. Нет движения филамента вперед больше N минут - рубим задание печати.

  2. Оптическая мышка с ps2 интерфейсом и наладка чтобы пластик шел над сенсором. Алгоритм такой же.

Но по факту, затыков в экструдере не ловил уже очень давно. Больше имеет смысл ставить везде вентиляторы с тахометрией.

ncrmnt ★★★★★ ()
Последнее исправление: ncrmnt (всего исправлений: 1)
Ответ на: комментарий от ncrmnt

Есть готовые, filament sentinel

Я так понял, что это не просто датчики окончания филамента, а нечто большее. Я прав?

Оптическая мышка с ps2 интерфейсом и наладка чтобы пластик шел над сенсором. Алгоритм такой же.

Хорошая идея :) Может имеет смысл заморочиться. От такого датчика был бы смысл, если что-то в механизме подачи застряло в принципе - как раз столкнулся заменяя один филамент на другой. Дёрнул сильнее чем нужно и пожалуйста.

Но по факту, затыков в экструдере не ловил уже очень давно.

Меня пока миновало, но при удалённом управление имеет смысл, я думаю.

Больше имеет смысл ставить везде вентиляторы с тахометрией.

Зачем? Контролировать обдув и для обратной связи с платой? Прошивку ж менять надо будет.

dsl ()

а видеокарта nvidia 106 где в итоге юзается и как оно?
