QCAD 3.24, жить можно

 , ,


2

1

С месяц где-то юзаю QCAD, как основную чертилку. До этого смотрел года 4 назад на него, не зашёл. Что сказать? После компаса привыкаешь быстро, т.к. логика вполне похожа. Порадовали работа хоткеями и настройка интерфейса под себя. Поюзал опенсорс версию, затем купил полную для DWG за 33 евро. Корректно открывает/сохраняет dwg-файлы (компас, автокад). Из бонусов всякие мелочи: история команд по ПКМ, тёмная тема и прочие ненужные мне фичи. Использую для хобби, как правило, детальки для лазерной резки, фрезеровки и токарки. Посмотрел триал CAM модуль, но скудно конечно. Вот всё, вроде, хорошо, а CAM'ов толковых как не было под линь, так и нет. Сабж, в общем, работает. И работает неплохо. Под виртуалкой остались только deskproto и vectric. Ходят слухи, что скоро появится deskproto под онтопик, но это уже другая история...

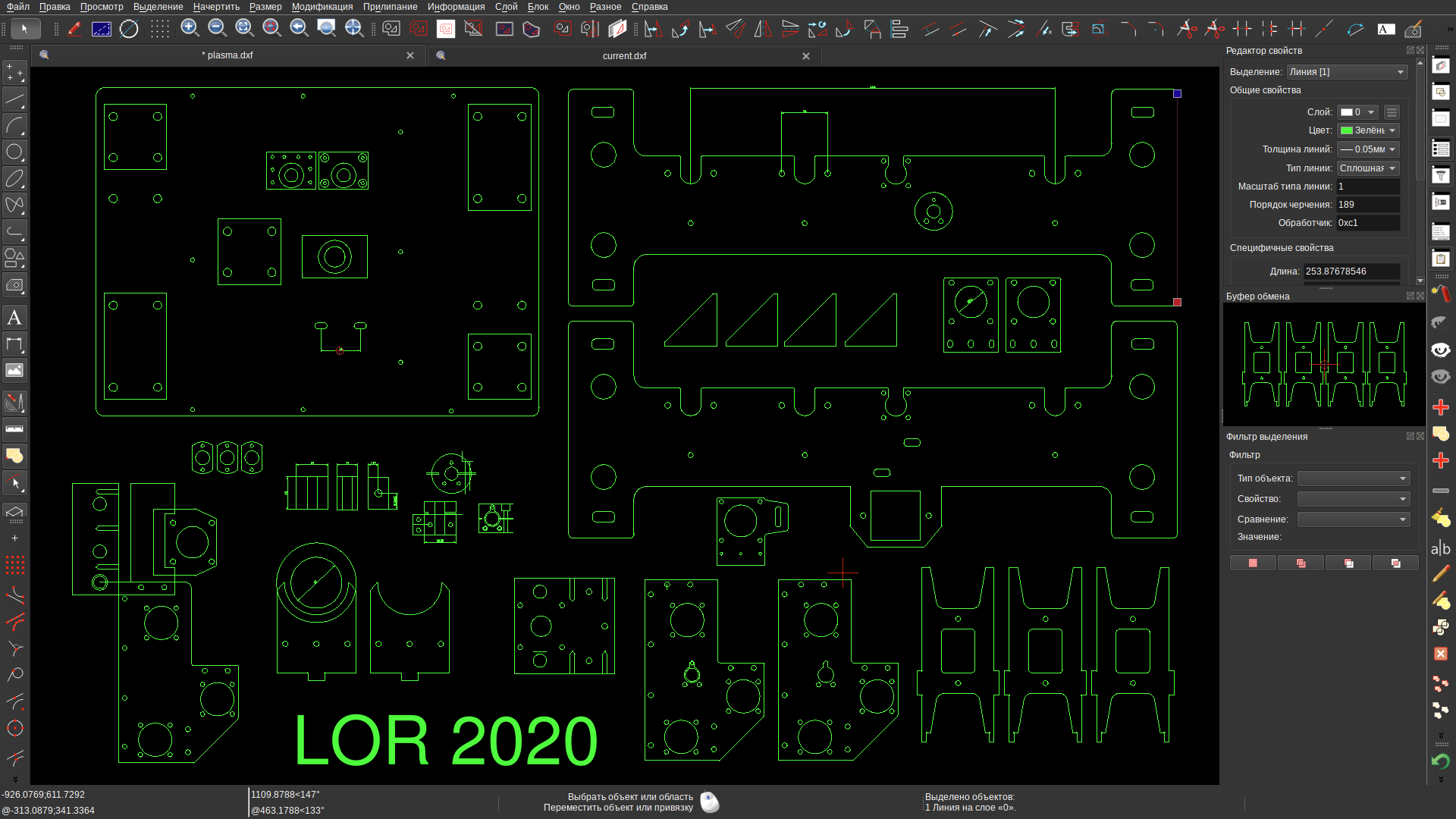

>>> Просмотр (1920x1080, 179 Kb)



Проверено: cetjs2 ()

что-то превью скриншота ЛОР изуродовал)

gnu_linux ()

Хорошая чертилка для дома. Пока писал, ты и подробностей добавил :)

А CAM модуль настраивается? А свой постпроцессор можно написать? Тут одна халтурка для плазмы намечается, может предложить его как дешёвый вариант?

ChekPuk ★★★ ()

Тоже использую, для дома и для работы. Третий или четвертый год покупаю, за хорошую программу не жалко.

Puzan ★★★★ ()

Вот всё, вроде, хорошо, а CAM’ов толковых как не было под линь, так и нет.

Попробуй вот этот форк BlenderCAM

И посмотри вот этот форк форка https://github.com/blendercam , (только сейчас его увидел).

И как тебе CAM в FreeCAD?
Времени прошло много, имхо уже должен быть хоть на что-то годен.

torvn77 ★★★★★ ()
Последнее исправление: torvn77 (всего исправлений: 1)
Ответ на: комментарий от ChekPuk

А CAM модуль настраивается?

он настолько скудный, что настройки там минимальны. Триал качни, посмотри. Пост свой вроде можно. Для плазмы кстати, норм будет, там много не надо. Если плазму включать как шпиндель, правда)

gnu_linux ()
Ответ на: комментарий от torvn77

И как тебе CAM в FreeCAD?

Для раскроя сойдёт. Но сейчас cnc тема-то многогранна. Надо и рельеф, и контур, и поворотку, и гравировку и т.д. Под линь такого нема...

И посмотри вот этот форк форка

а это по ходу просто зеркало.

gnu_linux ()
Последнее исправление: gnu_linux (всего исправлений: 1)
Ответ на: комментарий от gnu_linux

Ну, свой постпроцессор и нужен для того, чтобы вместо команды включения шпинделя и опускания по Z делать свои операции, для плазмы. Раньше там нельзя было так переделать, а свой отдельный парсер делать и запускать отдельно тоже не хочется.

ChekPuk ★★★ ()
Ответ на: комментарий от Puzan

Третий или четвертый год покупаю, за хорошую программу не жалко.

В смысле? За одну и ту же версию каждый год платишь? Или за обновления? А если без обновлений?

My_quest ★★★★ ()
Ответ на: комментарий от My_quest

Не, лицуха бессрочная. Один год обнов. После - 30% скидка на новые версии.

gnu_linux ()
Ответ на: комментарий от gnu_linux

а это по ходу просто зеркало.

Это ладно, а как тебе Вилемдуховский BlenderCAM пришёлся?
(Именно он, а не давно заброшенный оригинал)

torvn77 ★★★★★ ()
Ответ на: комментарий от torvn77

Я его не юзал, если честно. Собственно, вопрос тогда. УП для рельефной фрезеровки подготовить сложно? Т.е. берем stl, размерим, делаем черновую несколькими слоями, затем чистовую с определенным шагом под определенным углом. Может? Если да, то пощупаю.

gnu_linux ()
Ответ на: комментарий от gnu_linux

Я его щупал уже на стадии завершения своей деятельности фрезеровщика, по этому не скажу насколько там всё хорошо, но так для полусферы траектория получалась достаточно просто, но в станок я её не запускал.
А так, по кнопкам это на одном уровне с ArtCAM если заморачиватся, по этому вам имеет смысл попробовать.
И потом, там в вики репозитария есть шикарнейший мануальник, если ты его посмотришь, то сможешь понять, стоит пробовать BlenderCAM или нет.

В общем автор над проектом постарался.

torvn77 ★★★★★ ()
Последнее исправление: torvn77 (всего исправлений: 3)
Ответ на: комментарий от gnu_linux

Не, лицуха бессрочная. Один год обнов. После - 30% скидка на новые версии.

Спасибо.

My_quest ★★★★ ()
Ответ на: комментарий от gnu_linux

На любом дистро должно работать? Что-нибудь они по этому поводу пишут?

С QCAD Community Edition встречал проблему — несоответствие версий Qt.

greenman ★★★★★ ()
Последнее исправление: greenman (всего исправлений: 1)
Ответ на: комментарий от greenman

С платной версией может быть то же самое. А бесплатный в арче, в репах лежит. Зачем с сайта качать?

Вопрос только в том, можно ли его подружить с платными дополнениями?

ChekPuk ★★★ ()
Ответ на: комментарий от ChekPuk

подружить с платными дополнениями

Либы из plugins цепляются, но не все. К примеру, либа DWG не заработала, либа для истории ПКМ заработала.

gnu_linux ()
Ответ на: комментарий от greenman

На любом дистро должно работать?

На любом. Установщик их распаковывает всё необходимое в opt, правда, почему-то делает он это в home. Но перенести куда надо можно без проблем (потребуется небольшая правка путей)

gnu_linux ()
Последнее исправление: gnu_linux (всего исправлений: 1)
Ответ на: комментарий от My_quest

За обновления. После оплаты обновляешься бесплатно в течение года. Можно и без обновлений.

Puzan ★★★★ ()
Ответ на: комментарий от gnu_linux

Там архив tgz, я просто распаковываю в /opt.

Puzan ★★★★ ()

Схема LOR понятная. Аноним вообще, как живой.

buratino ★★★★★ ()

PyCAM смотрел? Много хочет памяти, а так в принципе свое дело делает

ncrmnt ★★★★★ ()
Ответ на: комментарий от ncrmnt

PyCAM смотрел?

Смотрел конечно. УП на мелкие детальки генерит без проблем. У меня видюха 512М и она померает на stl-ке в 70 мегов.

gnu_linux ()

Забавно. В целом скриншоты ПО гораздо интереснее бесконечного потока нескучных обоев.

Bagrov ★★★★★ ()
