AlfaRelease - серверное помещение, совмещенное с санузлом

 ,


2

2

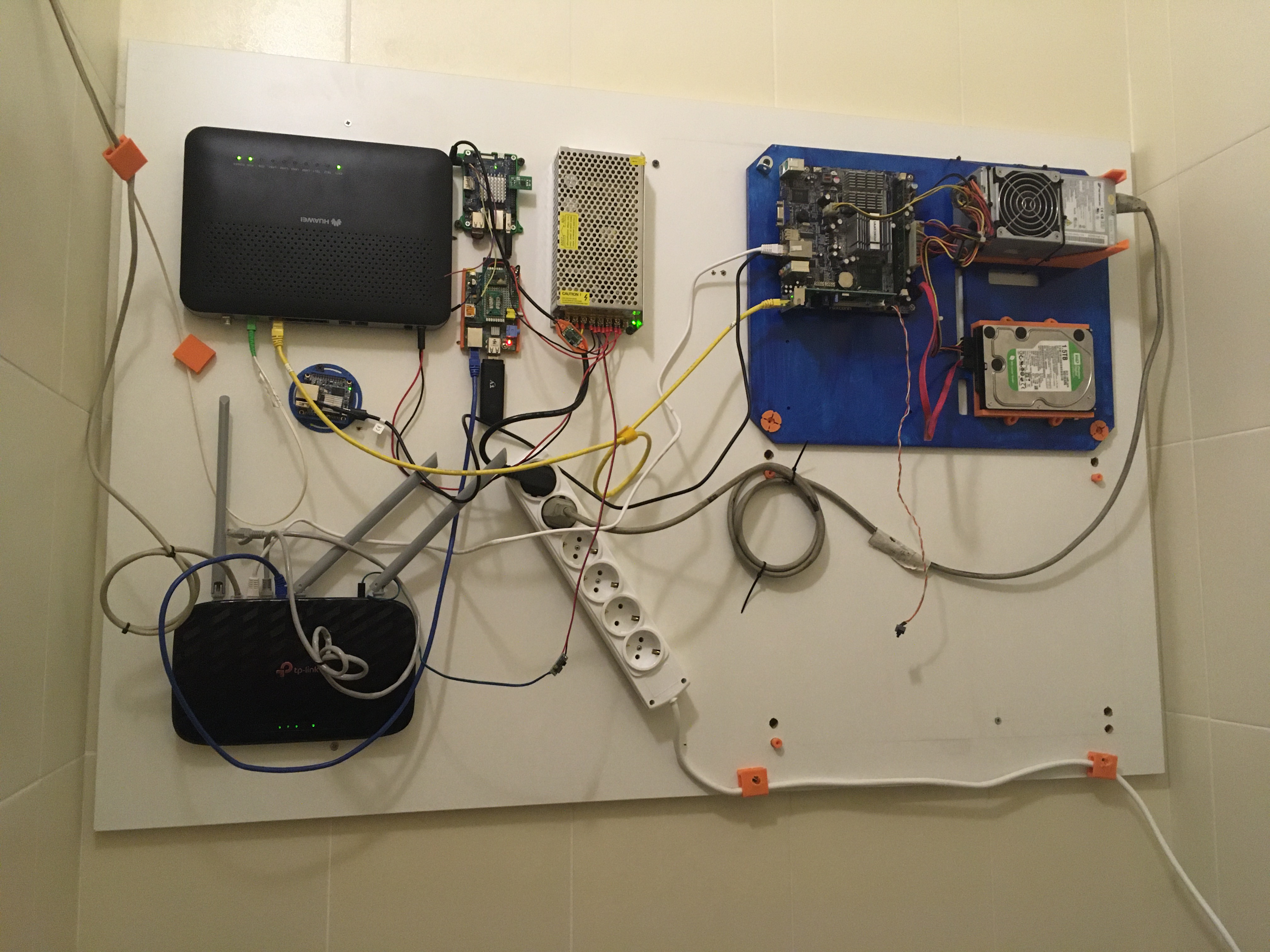

Мой вариант домашнего серверварения.

Являюсь заядлым домашним сервереваром, начиная с 2005 года, когда повесил первый компьютер с линуксом на стену, рядом с adsl-модемом, чтобы скачивать новые серии «Lost».

В новой квартире нужно было решить вопрос. Пока это первый набросок, чтобы понять работоспособность идеи и сделать заметки для beta-версии и так далее.

Итак по порядку:

  • Основа - плита ДСП 16, 120*80, покупал целый лист, распилили на 4 части. 2 куска пошли на рабочие столы, 1 на сервер, 1 лежит в ожидание;
  • Синий кусок фанеры - нашел на thingiverse готовый проект для размещения платы на стене. Дальше было уже проще - в Леруа Мерлене купил фанеру 10мм, там же ее разрезал на куски, нашел ребят по OLX с ЧПУ-станком, они быстро нарезали проект на фанеру, после я лично покрасил все панели в любимый синий цвет;
  • Оранжевые - это все мелкие вещи, которые были мной нарисованы в OpenSCAD и распечатаны на 3д-принтере. Классная вещь для таких случаев;
  • Сеть
    • От провайдера приходит gpon-модем, который работает в режиме моста;
    • Маршрутизатором работает старая плата на базе процессора Atom, загружена с usb-флешки OpenWRT. Настроены DNSSEC, STUBBY, IPv6 Broker, SMB, Transmission. Внешний жесткий диск - старик на 1.5 ТБ, кажется, покупал еще в 2010м. Блок питания на 150В шел в корпусе вместе с ATOM;
    • Wifi - в местном магазине купил самый дешевый роутер с поддержкой 5Ггц. На openWRT не перешивается, работает только для раздачи вайфая;
  • БП - От старого 3д-принтера остался Noname блок питания на 12В, с помощью MP1584 понижаю до 9, 5В для питания gpon-модема, вайфай, малинки, orange pi pc, orange pi nano. Блок питания работает без нареканий, но думаю, что следует поставить какую либо защиту на случай выхода из строя блока питания;
  • Малина - работает asterisk + chan_dongle. Больше других задач не имеется.
  • Orange Pi PC - в данное время простаивает, зимой работал как сервер сбора метрик Riemann + collectd. Работало жутко медленно, но работало. В данной плате умер слот SD-карт, но спасибо @ktk и его переходнику на spi-flash, теперь плата грузится по spi, затем от usb-флешки;
  • Orange PI Nano - в данное время простаивает, брался для экспериментов, в частности, установки OpenWRT. Пока нет в этом нужды;
  • Удлинитель - не долго думая установил, так и стоит уже пару месяцев.

Ссылки:

Планы и дальнейшее развитие:

  • Использовать обратную сторону плиты, чтобы туда спрятать все провода;
  • Собрать второй сервер для тестового стенда виртуализации. Пока коплю деньги;
  • Повесить удлинитель или заменить его на что-нибудь другое, более компактное, допустим, клемники WAGO;
  • Поменять блок питания на Meanwell 350-24. Отказаться от АТХ блоков питания, заменить их на PicoPSU (в наличие). На форумах, говорят, что MP1584EN нормально работает с 24В до 5В;
  • Имеется экран 7 дюймов, раньше работал с ним на выездах. Очень удобно иметь маленький экран, чтобы подключиться к серверам. Сейчас думаю повесить экран на стену, чтобы иметь оперативныйдоступ к экрану компьютеров;
  • Что нибудь придумать с одноплатниками. Или убрать их или найти им другой функционал;
  • Перенести все чертежи в CorelDraw и выложить на сайте.

>>> Просмотр (4032x3024, 1876 Kb)

★★★

Проверено: Zhbert ()

Ответ на: комментарий от Nurmukh

Навесной монтаж подходит только как тестовый стенд.

Ramil ★★★★ ()
Ответ на: комментарий от zarkone

Я прочитал книгу, книга была про мониторинг на Римане и коллектд. Решил теорию в практику на первой железке. Но работает, подходы изложенные в книгу мне очень понравились.

Nurmukh ★★★ ()
Ответ на: комментарий от kirk_johnson

Ну я забыл дописать - мнение автора может не совпадать с мнением сайта linux.org.ru и любых других.

Nurmukh ★★★ ()

Не хватает монитора с натравленным на логи tail и можно будет правильно медитировать.

imul ★★★★★ ()
Ответ на: комментарий от russian-turist-2019

можно от трубы холодной воды сделать систему жидкостного охлаждения!

Главное с канализацией не перепутать :)))

htower_ ★★ ()
Ответ на: комментарий от russian-turist-2019

Это было актуально пару лет назад, когда нужно было тихо и незаметно охлаждать биткоин-калькуляторы (asic-майнер). Я тогда думал взять тазик, залить в тазик масло трансформаторное, утопить калькулятор, рядом проложить контур из медной трубы, который был бы замкнут на радиатор печки от Газельки. Но тут курс упал и интерес пропал.

Nurmukh ★★★ ()

Удлинитель - не долго думая установил, так и стоит уже пару месяцев.

Почему по диагонали?

sugresmax ()

Отличный вброс. Дикий трешак. Я бы квартиросъёмщику яйца оторвал за дырки в плитке.

Porthos ★★★★ ()
Ответ на: комментарий от Porthos
  • Во первых - не дырки, а отверствия;
  • Во вторых - не в плитке, а на стыках плиток;
  • В третьих - эти вопросы были улажены с владельцем до установки панели;
Nurmukh ★★★ ()

За 15 лет можно было научиться в корпусирование! А то выглядит как ВАААГХ и карательная электроника

ncrmnt ★★★★★ ()
Последнее исправление: ncrmnt (всего исправлений: 1)

по-моему отстой какой-то

crypt ★★★★★ ()

Можно было сделать самодельный корпус.

hhhhacker ()

Если это бета, то зацени релиз когда будет. Сейчас да, трешак. Но по своей работе знаю, что на этапе запуска и так пойдёт, а потом выделить время и навести порядок можно.

Tesler ()

Кстати туалет не лучше место для передатчика, так как стены по периметру и сигнал от этого только слабее.

Ramil ★★★★ ()
Ответ на: комментарий от Nurmukh

Затиркой потом придётся мучаться после твоих сверлений

Ramil ★★★★ ()

Это награмождение очень похоже на учебный стенд для юных какиров

Ramil ★★★★ ()

конденсат от воды и батареи - гг вп

eR ★★★★★ ()

Я бы вайфай все-таки инсталлировал несколько грамотнее. Не знаю как у вас, но если у меня в квартире его разместить в помещении толкана, то в спальне в дальних комнатах будет боль, а не вайфай, учитывая 5гГц. Ну и как-то бы все облагородил. :) Теперь выражение «насрал в серверной» имеет реальный прототип.

Alexonline ★★★ ()
Ответ на: комментарий от drfaust

Схожая ситуация у ростелекома. Huawei HG8120H, аккаунт пользователя обрезан по максимуму, аккаунт root - чуть менее, но многое, вроде переключения в мост, недоступно. К счастью, ростелеком то ли забил, то ли забыл про telecomadmin с доступным в сети паролем, благодаря чему удалось и в мост переключиться, и пароль PPPoE выдрать из бэкапа настроек.

dvrpd ()
Ответ на: комментарий от drfaust

Прошивы есть, но у них всё залочено под своё управление, опасно шить….

drfaust ★★★★★ ()
Ответ на: комментарий от Zhbert

ты забыл про серосодержащие газы, которых в сортирной в избытке:) соединия серы очень любят вступать в реакцию с серебром, которым часто покрывают контактные площадки. изза чего те начинают плохо проводить ток. помните почерневшие контакты на платах hdd? - это оно

Rost ★★★★★ ()

Высоковольтную часть держать рядом с низковольтной еще и на дереве ?

Я бы за такое руки ломал, а потом удивляются почему так часто происходят пожары, ведь УМВР.

И да, такие блоки питания горят ЭФФЕКТНО )))

windows10 ★★★ ()
Ответ на: комментарий от Nurmukh

Как минимум разнести высоковольтную и низковольтную части или хотя бы экранировать высоковольтное соединение. Хотя бы эпоксидкой залить.

И убрать дерево. Если хочется колхозить - то хотя бы оргстекло.

windows10 ★★★ ()

Хотелось бы взглянуть на видеозапись, на которой кто-нибудь подскользнется и, теряя равновесие, ухватится руками, скажем, за желтый провод.

Igron ★★★★★ ()

Отлично, выглядит как Линукс на десктопе.

sid350 ★★★★★ ()
Ответ на: комментарий от Igron

Потом только и останется сказать - Чьерт побери!!

Nurmukh ★★★ ()

Ааа, а ниче, что вся эта мегаинсталляция заменяется одним готовым роутером и хардом? За $100 можно роутер сразу с OpenWRT взять.

t184256 ★★★★★ ()
Ответ на: комментарий от Nurmukh

Я прочитал книгу, книга была про мониторинг на Римане и коллектд. Решил теорию в практику на первой железке. Но работает, подходы изложенные в книгу мне очень понравились.

Ясно, а как название?

zarkone ★★ ()

при смыве с открытой крышкой унитаза по сторонам летит огромное количество капель

doctorx ★★★★ ()
Ответ на: комментарий от doctorx

Да, но какое количество капель может подняться до уровня 1.9 метра?

Nurmukh ★★★ ()

Админы локалхоста

Когда-то я тоже любил колхозить подобное из старых компов. А потом в один день загрузил целый багажник всей этой электроникой и отдал торговцу на радиорынок за 100 рублей. Да, железо рабочее, но:

  • занимает много места
  • сильно шумит
  • жрёт электричества, как маленький табун поняшек

В итоге, всё перевёл на малинки и апелисинки, и по мощности даже выиграл.

Strannik-j ★★ ()

Лучше так не делать

Reset ★★★★★ ()

Надеюсь в туалете у вас нет ничего горючего, кроме рулона туалетной бумаги? Иначе это кошмар с точки зрения пожарной безопасности

qrck ★★ ()

всё норм, но удлиннитель не в тему

devorg ★★ ()
