Продолжаю модернизацию

Raspberry Pi 4

Традиционный вопрос: хватает пассивного охлаждения, или Карлсона пришлось сажать?

Какие то рандомные фотки с мусорки.

...и попозориться...

Да ладно! Все мы тут...

e-inc

electrons incorporated? 🤣

// чернила - это ink 🤭

Спасибо, прощёлкал.

модернизацию

Больше похоже на артхаус. (=

Наклеил 4 мелких радиатора на цпу, память, юсб-хаб и текстолит над картой памяти. При 800Мгц цпу прогревается до 75, а при 900Мгц - до 82. Это если в тесте 8 потоков + glxgears + видео с самбы через эзернет. Даже корпуса юсб-портов прогреваются до ~40.

На самом деле схема естественной циркуляции воздуха просто ужас. Есть планы перейти на cpufreqd с 3 ступенями частот и смонтировать таки над платой вентилятор. Буду вручную включать турбо-режим.

hobbit кается уже исправил.

у меня у деда в деревне есть сельский толкан, так вот он как раз такого же цвета, да и фанера похожая))0

Что поделать, я люблю зелёный.

а че так наколенке то? это ж выглядит как поделка из желудей… в любом областном центре есть доступ к 3D печати.

https://3dprint.com/wp-content/uploads/2015/02/p34.png

ну или купи кейс для инструментов как сделали тут

https://developer.run/pic/pi/title.jpeg

ну не позорься ей богу… и купи уже нормальный аккум, павербанк не так уже дорого стоит. малинку же как-то себе позволил

в любом областном центре есть доступ к 3D печати.

Ну, я живу в 5 часах езды от областного центра... Не, где то в Магнитогорске тоже есть доступ к 3Д-печати, но кто мне будет проектировать и моделировать такую штуку?

ну или купи кейс для инструментов как сделали тут

Моей первой мыслью было именно это. Но потом я прошёлся по инструменталке и до меня дошло. Минимальным кейсом для полноразмерной клавиатуры + 13" экрана оказался чемодан для 17кг перфоратора. 2 круга по всем хоз- и строй- магазинам города подтвердили предположение.

А ещё я не мастер 3Д моделирования и разумеется не могу удержать в голове пакет конструкторской документации чтобы скомпоновать сборку, спроектировать корпус и предусмотреть всё что нужно ещё до изготовления. Было всего 2 варианта - или вот так, или ещё полгода-год потратить на изучение виртуальной компоновки и построение моделей. Причём первый вариант предполагает лёгкую модернизацию, а это плюс.

купи уже нормальный аккум, павербанк не так уже дорого стоит

А нормальный это какой? К свинцу можно напрямую подключить другой 12В свинец, 3S лития, 4S лифера, 12В и 14В ni-cd шуруповёрта, генератор автомобиля или любые БП диапазона 12,0...14,5В (меня интересует 12,6В зарядник 3s лития). К тому же свинец безопасен и не требует bms - это сильно упрощает сборку. А варианты пауэрбанков к этой штуке я уже перечислил.

Кибердека в стиле «эстетика @беней». Нраицца. Некоторое время использовал RPi 4 в качестве десктопа — интересный опыт.

Корпус бы, действительно, допилить — и будет хорошо.

но кто мне будет проектировать и моделировать такую штуку?

так сдрасть, есть готовые модели на thingnivese и прочих сайтах где выкладывают 3D модели. вот на 8 дюймов, но можно найти и на 13'' раз принципиально. И есть модельки с полноразмерной клавой даже если прям ну очень надо. В крайнем случае в блендере можно тупо растянуть деталь до нужных размеров в два клика.

https://www.thingiverse.com/thing:5420983

А аккум нормальный это какой?

Да любой, выбирай, тягать по дому свинец в фанерном ящике это конечно круто, довольно панково я бы сказал. Прямо так лампово и олдскульно, нехватает только мопеда работающего на головах от самогона чтобы эту шнягу заряжать. Но емае, уже изобрели легкие и мощные батареи. В павере и зарядник, и bms, и вся фигня встроенная. Нафига подключать еще что-то?

еще идею хочешь подкину? купи какой нибудь старый мертвый лептоп желательно потолще чтобы малина влезла, такие можно найти на радио-рынках или на говнито. Выпотроши его, купи переходник с lvds на hdmi, и собери это все говно до кучи. Вуаля. Ставлю левое яйцо что можно будет заставить работать клавиатуру и даже трекпад. Трекпад точно можно, я так делал. Часто густо трекпады это просто тупо usb, так что если припаяться к шлейфу, то можно подключить все напрямую и все будет работать. А ну и батарею конечно, у них контроллеры заряда и bms как ни странно стоят в самой батарее, так что опять же проблем с подключением быть не должно.

И будет у тебя ARM ноутбук, на который будет приятно смотреть, по цене балтики девятки и упаковки дошика. Корешам на селе покажешь, обзавидуются, а бабы будут смотреть и томно вздыхать.

Корпус бы, действительно, допилить

Ты хотел сказать «распилить» (на дрова). ☺

Я абсолютно солидарен с Unixson. Плюс ещё и пожароопасно (полимерный ящик для инструментов, предложенный им, просто расплавится, но не загорится, в отличие от фанеры, или из чего у автора сделано).

kirill_rrr, эстетически не придираюсь (ну кроме того что это артхаус ☺), а вот к технической части претензий — море…

Я видел клавиатуру в корпусе из бетона, выглядит страшно, но она хотя бы не сгорит. ☺ А ещё ей отбиваться можно!

так сдрасть, есть готовые модели на thingnivese и прочих сайтах где выкладывают 3D модели

А на 13" с полноразмерной клавиатурой, отсеком под мышку, диском и хабом на 4 потра?

И есть модельки с полноразмерной клавой даже если прям ну очень надо.

Нету. Никто не делает ноутов больше 19", а этот если вы не заметили, шире 20" монитора.

https://www.thingiverse.com/thing:5420983

У него ширина 240мм. А у меня 490мм с 450мм клавиатурой. И полноразмерной мышкой прямо в нутри корпуса.

В крайнем случае в блендере можно тупо растянуть деталь до нужных размеров в два клика.

Ага, и туда не всанет вообще ни одной детали.

Да любой, выбирай

Ага, посмотрел, поржал. Особенно над сроком службы в 1 год, хотя ноунейм-свинец живёт от 3 до 5 лет. И что самое смешное - они не наврали! Именно столько проживёт форсированный на ёмкость пауэрбанк в компактном корпусе с кучей стандартов, перегревом из за двойного преобразования и китайскими bms нижнего уровня.

Но вот допустим я бы так и сделал. Предложенный вариант даст мне ~6 часов автономности. Заморочившись на пау недель я мог бы собрать и запихать сюда батарею из 15 банок 18650 на ~9 часов автономности. Правда сделать это по-нормальному, в разборном варианте получилось бы только из 12 банок или 7,4 часа.

Но что я имею сейчас?
Бесперебойник на 2 часа.
А дальше я иду в соседнюю комнату, а там лежит 2 акб от шурупера и 1 лифер, это 1,2 + 2*1,8 часов = 4,8ч.
Там же стоит акб подкачки электровелика ёмкостью ~333Втч, но с кпд преобразования всего 65%, итого 18ч.
Иду в гараж. Там стоит 2 старых акб 75Ач от автомобиля с остаточной ёмкостью ~30%. Это по 22,5 часа на штуку.
Подключаюсь к матизу, высаживаюсь до половины от 45Ач. Это тоже 22,5 часа.
Ну и у меня всё ещё валяются все эти 18650 банки ёмкостью ~118Втч. Будет время - соберу их в 12В пауэрбанк, который будет работать и на доп. ступень подкачки электровелика, и на вот этот чемодан. Это 9,8ч.

Теперь по КПД преобразования. Двойное преобразование с 220В до пауэрбанка вниз и потом вверх до 5,1В даёт кпд порядка 65-80%, причём в т.ч. при работе от розетки. А у меня стоит импульсный регулируемый зарядник с 220 в буферный режим акб (оптимально для его хранения, потерь можно считать что нет)(холостой ход зарядника 0,7Вт. Это очень низко.) и понижайка до 5В. КПД примерно равен БП десктопов или заводских ноутов. А широкий диапазон наряжений свинца позволяет напрямую вешать на него почти любой другой 12В акб и опять же работать без потерь.

Хорошая идея, но это как раз на месяцы а не недели работы. И опять же, экран не е-инк, клавиатура не полноразмерная, мыши нету...

Куча мониторов и ни одного нормального (от 27").

Нормальных (4:3) от 27" и выше не бывает.

4:3
нормальных

/0

Не, где то в Магнитогорске тоже есть доступ к 3Д-печати, но кто мне будет проектировать и моделировать такую штуку?

Обращайся. Обсудим, спроектируем, напечатаем и отправим сдэком или чем хошь.

О, я тоже хочу найти как второй моник квадратный, но их щас ваще нет, походу.

Не, я всё таки за сборно-разборные конструкции. особенно если это уровень одиночного прототипа.

Так то конечно интересно, но есть куча других незавершённых дел. это кстати было одним из них. Осталось только с софтом разобраться.

Видел распродажу новых или условно-новых в каком то сетевом каталоге. 1280х1024 правда, 1400 и 1600 действительно хрен найдёшь.

Зато долны делать новые 3:2. Как промежуточный вариант должно сойти. Ну там панель однострочную, заголовок окна потоньше...

huawei mateview 28 - рекомендую

Спасибо, читал про него не так давно.

но это как раз на месяцы а не недели работы

не ну на месяц, ты это загнул, я себе похожую штуку собирал чтобы работать на кровати когда со спиной проблемы были. распотрошил сдохший ноут, на спермоклей внутри приклеил lvds конвертер и к компу тянулся длинный hdmi кабель переплетенный с usb. в usb распаял клаву и тач через кишки от usb хаба. получалось так что можно было работать лежа, но при этом не снимая свитер срать сесть за стол при необходимости, и не отрывая от ботвы и не переключаясь на другое устройство, продолжить работу… потому что nomachine это хорошо, но даже с прямым подключением через свич, все равно картинка рассыпалась в самый сцуко неподходящий момент. ну и бонусом можно было взять монитор так сказать в читальный зал, и играть на горшке))

И опять же, экран не е-инк, клавиатура не полноразмерная, мыши нету…

А прям принципиально нужен е-инк? И зачем тебе полноразмерная клавиатура и мышка? Ну раз так тогда уже попробуй собрать что-то на подобие https://www.thingiverse.com/thing:4603966 или попробуй повторить macintosh 128k в дереве, но со встроенной упсой (ну по факту сейчас у тебя так). вот как на пикче https://lh3.googleusercontent.com/proxy/tX0G7y-dH2Y606QmKOaJXg-CSisdq_Cvw4XjSCzwCq7XZmrIWA3SUWZxe3YP2kfzjDDbCZdiR9NktalP3teVkCezPRjzCg3YtlngnOTdyrutO3uZBRw

Возьми дерево хорошее, а не фанеру, под компоненты можно аккуратно выдолбить стамеской посадочные места, поклей все без зазоров, марилочкой пройдись, лаком вскрой и будет очень интересный образец достойный стоять в кабинете и радовать глаз. Гости будут аху*вать, хороший conversation starter. Вот в таком случае да, займет время, но результат будет шикарный. Мб даже я займусь чем нибудь подобным, давно с деревом не работал.

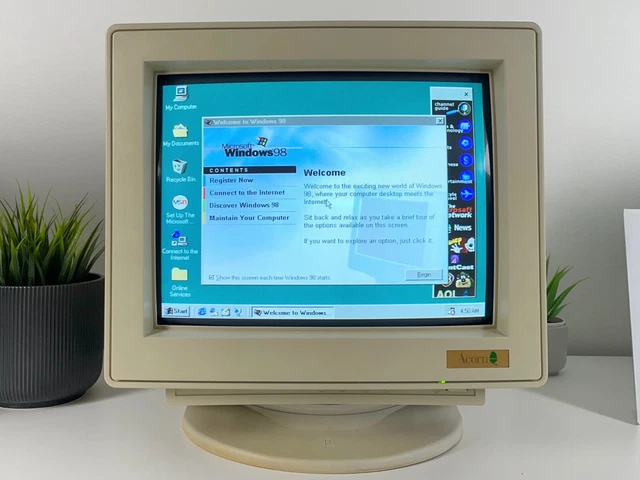

вот еще неплохой варик придумал, можно взять корпус от 13 дюймового CRT моника, аля пикрил, вынуть из него потроха, вставить твой e-ink экран заместо кинескопа, места в нем полно, так шо и батарея влезет, и динамики и все остальное

или вот, возьми обычный вспененный ПВХ, или акрил (у рекламщиков спроси), разогрей его строительным феном, сформуй как на пикче, прикрути малину через проставки, остальное тоже как нибудь распихай. Опционально можешь сделать боковушки, шоб не так стремно выглядело.

распотрошил сдохший ноут, на спермоклей внутри приклеил lvds конвертер и к компу тянулся длинный hdmi кабель переплетенный с usb

Любопытно. Но звучит принципиально проще чем расположить и развести в корпусе все компоненты. Плюс я над подобным работаю вечерами с большими такими потерями времени.

А прям принципиально нужен е-инк? И зачем тебе полноразмерная клавиатура и мышка?

Да, я его купил в конце концов и собираюсь выжать из него максимум. У него 2 достоинства, и второе - энергопотребление. Так что это должен быть экран по умолчанию моего следующего основного компа.

Мышка и нам-блок нужны обязательны, ну а из условий доступности и взаимозаменяемости я решил использовать самые массовые полноразмерные ПК-варианты. Не помню какая была следующая ступень ширины в которую я упирался, но под неё нашлась всего 1 клавиатура во всём каталоге DNS. Нехорошо.

Возьми дерево хорошее, а не фанеру, под компоненты можно аккуратно выдолбить стамеской посадочные места, поклей все

Собственно я не пытался сделать чтобы красиво или даже хорошо. Я собрал достаточный набор компонентов, получил минимально необходимую мобильность (вообще это десктоп), ну а дальше нужно было собрать всё с упором на минимальное время до запуска.

Плюс я не машиностроитель или дизайнер техники, а просто строитель. И компоновать системы учился самостоятельно и если тут есть какие то особые приёмы, позволяющие за 1 проход упаковать всё оптимальным образом - ну я не умею. Пришлось начать с ящика достаточных размеров и придумывать поэтапно по ходу. И то в итоге пожалел что не сделал его выше в 1,5-2 раза.

И доступный набор технологий изготовления и материалов у меня соответствующий. Плюс я решил по минимуму задействовать сварку металлов (оказалось зря, но коробка уже была почти сделана) и не заниматься пайкой и склейкой пластика.

Плюс с некоторых пор у меня пунктик на разборность и модифицируемость - у меня валяется 3 коробки от 5 версий акб для электровелика. Это и неудачные версии, и просто выкинутая работа и материал из за изменившихся требований. А уж сколько раз я на стройке матерился что сразу не подумал как переделывать буду...

Страшно же. Лучше бы корпус из листового пластика лобзиком выпилил.

Чем лучше? На клей не прочно, пайка ещё страшнее. На скотч только если.

Есть еще древний способ – выклеить корпус из стекловолокна и эпоксидки. Делаешь матрицу любым доступным способом (хоть из пластелина) и дальше обклеиваешь кусочками стеклоткани по типу папье-маше.

hobbit, почини тег.

Хехе, набижали эстеты, затроллели самоделкина)

Колоритненько))

А какие плюшки у krdc по сравнению с ремминой?

Быстрее, стабильнее, не начинает глючить если строчить текст в обоих раскладках, гибче интерфейс, проще настраивается.
