Переходник с pci x1 на Mini PCIe своими руками.

Ты хотел сказать PCIe x16, PCIe x1 и Mini PCIe?
Потому что есть ещё стандарт Mini PCI, но вряд ли это старьё тебя интересует.

https://www.google.ru/search?client=opera&q=pci-e to mini-pcie adapter&am...

Тебя интересует такая штука?

Да, mini PCIe.

Да да. Но покупать не вариант. дороговато выходит, а по сути там ничего серьезного нет. Можно и своими руками сделать, но вот как я не знаю.

Если не знаешь как - купить точно девешвле, благо 20 баксов всего

Ну, можешь отпаять разъём и припять свою видеокарту к площадочкам разъёма при помощи шлейфа от старого жёского диска. Это самый дешёвый вариант — бесплатный.
Другой вариант — развести и заказать печатные платы, которые бы идеально вставлялись в твой разъём (примерно $10 за 10 плат).

Ну, можешь отпаять разъём и припять свою видеокарту

У pci x1 и pci x16 количество пинов не совпадает с кол-вом пинов Mini PCIe. Что можно соединять, а что нет я без понятия.

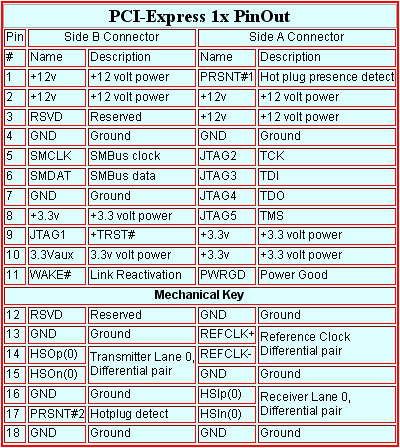

Не совпадает потому, что у Mini PCIe ещё есть USB-линии. Смотри распиновки: PCIe x1 и Mini PCIe.

Ну USB линии можно пропустить я так понимаю. Питание от блока будет.

Ну вот смотри на эти две таблицы и соединяй.

Можно. Нужно сделать двухстороннюю плату, которая войдет в разъем по толщине. Тут есть всё остальное, что нужно знать.

Дополнительно напомню, что там дифференциальные пары используются, что принуждает использовать определенные правила трассировки.

Спасибо. Теперь хоть зацепиться за что-то можно.

дифференциальные пары используются

На самом деле заводится и без них. Не знаю, может, контроллер частоту скидывает, чтобы всё работало, или просто повезло, но я соединял PCIe простыми тонкими проводами, всё работало.

Но, автор хочет подключить видеокарту. И качество разводки может быть критично. Разделить землей каждую пару в шлейфе хотя бы и уже будет лучше. Но я бы влепил на концах шлейфа разделительные конденсаторы в линию (хотя на видяхе они уже есть) и экранировал сам шлейф алюминиевой лентой.
