Узнал автора, как ни странно, по ноутбуку

Корпус можно на 3д принтере сделать, в принципе.

Могу тебе сделать модель и чертежи на нее, если надо (если дашь размеры и тз).

Ну вот. Говорил же, пили свой.

а можно в кратце, что это и зачем?

так понимаю аналог вот этого:
http://www.yubico.ru/?uic_map=19032011131255&login_map=yubico
http://www.rutoken.ru/products/all/rutoken-web/

Пользуясь случаем...

Где лучше заказывать изготовление плат? В каких форматах обычно принимаются проекты? Сколько стоит изготовление?

ясно, спс

Да я вернулся, могу помоделить, стукать в жаббер

Gerber. Мелкие по размеру дешевле seeed, что больше - kikipcb и подобные. Контор много нынче. То что выше - 10 баксов за 10 плат + доставка (seed)

Спасибо!

Спасибо, что кастанул. Глянь почту, плз.

Круто! Мне нравится.

Здорово.

seeed

гугл какую-то хрень выдает
Можно ссылку на контору?

Омские линуксоиды одобряют!

Супер. Не будем тогда юбики заказывать.

а хде сами схемы?) и исходники софта?)

http://www.seeedstudio.com/service/index.php?r=pcb

Круто и нужно!

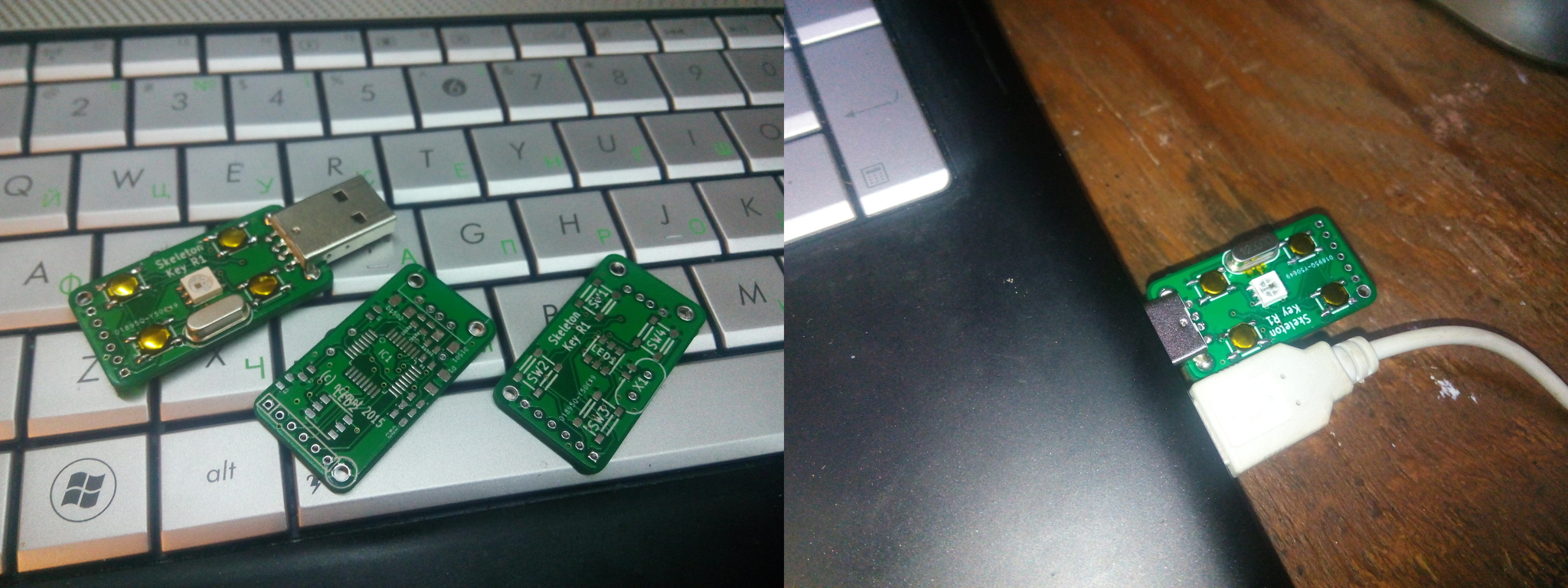

Можно сделать на 2 мм уже, если использовать планарный кварц, сделать разъем программирования с меньшим шагом и переместить 1 конденсатор, но тогда руками паять немного сложнее. А нафига два светодиода?

Один снизу, один сверху, чтобы равномерно светило. Сделать меньше можно, но я брал ту комплектуху, которая была в заначке, чтобы не ждать пока с алиэкспресса приедет.

Как отлажу все - вброшу на гитхаб и сделаю обзорчик либо у себя в бложике, либо на швабр вброшу потроллить.

Оный все же удалось сделать достаточно узким, чтобы он не мешал воткнутому в соседний порт кабелю.

А с чем связана такая толщина платы? Ведь оптимальная ширина должна позволять воткнуть в соседний порт точно такое-же устройство.
А еще, корпус прибавит толщины устройству, которое уже в притирку.

Это успех.

у резонита и тепро не проще/дешевше?

На dirtypcb дешевле, и доставка бесплатная. Только мне прислали платы с чуть-съехавшей маской, на доли миллиметра, так что лучше увеличить зазор между полигоном и контактными площадками. В резоните не может быть дешевле, т.к. Россия, а значит [Танцпол] откаты + проверки + налоги с коэффициентами + взятки + ... [/Танцпол].

Привет,

Выглядит хорошо. А почему кнопки не в ряд? Чтобы не перепутать?

Я бы поставил вот такие кнопки: http://ru.aliexpress.com/item/50PCS-5-types-Momentary-Tact-Tactile-Push-Butto... . Вместо корпуса термоусадочная трубка с прорезями под кнопки :)

Кстати, в линейке stm32 есть MCU которым не нужен кварц для работы USB: http://www.st.com/web/en/press/p3496 . Это экономит место :). Хотя, я так понял девайс собирался из того что было.

Как только отлажу фирмварю - выложу все в опенсорс и сделаю детальное описание.

а если еще и готовые начнешь продавать... а так круто.

Очень нужное делы ты делаешь.

А почему кнопки мембранные? Вон, true_admin предлагает неплохой вариант.

Я бы поставил вот такие кнопки: http://ru.aliexpress.com/item/50PCS-5-types-Momentary-Tact-Tactile-Push-Butto... . Вместо корпуса термоусадочная трубка с прорезями под кнопки :)

Есть у меня такие, сначала их ставил - уж больно здоровые, в корпусе будет огромадно.

Выглядит хорошо. А почему кнопки не в ряд? Чтобы не перепутать?

Мне так показалось удобнее.

Кстати, в линейке stm32 есть MCU которым не нужен кварц для работы USB: http://www.st.com/web/en/press/p3496 . Это экономит место :). Хотя, я так понял девайс собирался из того что было.

STM32 выйдет дороже. Да и у меня все никак не дойдут руки осилить их USB стек.

Золотистые четырехногие фиговинки - это кнопки, я так понимаю? А какой процессор используется?

какая разница если надо десяток маленьких платок. за то привозят через два дня а не через две недели.

atmega328p или atmega8 (Ну либо любая pin-совместимая атмега, в зависимости от того, сколько надо флеша). 8ки хватает в принципе на базовые фичи

4000-5000р и 10$ большая разница.

А в чем функциональность? Юби вроде - аппаратный криптоключ плюс гсч.

йуби это генератор одноразовых паролей, либо по своей спеке, либо по FIDO U2F.

Я пока поддержал Yubi OTP, replay. ГСЧ в принципе тоже можно вытащить наружу, там используется шумящий зенер диод на ADC.

Для двухфакторная аутентификации чтоль?
Тогда это по сути извращённый вид криптоключа.

Слушай, а вариантов типа Lastpass/1Password/etc, только с хранением связок сайт-логин-пароль на подобном ключе, не встречал?

В принципе запилить туда такое хранилище можно без проблем, но надо ваять плагин для браузера и общаться для кросс-платформенности уже не контрол-трансферами, как сейчас а HidGetReport()/HidSetReport()

https://lastpass.com/yubico/

Как-то так.

ТС ты крут

atmega328p или atmega8

Так ты это на AVR забацал? Круто.

Как только отлажу фирмварю - выложу все в опенсорс

Ок, ждем.

А зачем там что-то большее?

Ты крут! Эх, завидую белой завистью электроникам.. Жаль, у меня нет на это все времени... :C

ГСЧ в принципе тоже можно вытащить наружу, там используется шумящий зенер диод на ADC.

А качество СЧ проверял?

И почему зенер диод, а не стабилитрон (в смысле терминологии)?

Запилил бы еще выход на micro-usb. Как то делают в современных usb накопителях.

так понимаю аналог вот этого

Не сертифицированный, значит не аналог. Использовать такое можно только для защиты входа на личный говносайтик. Пока будет кормушка сертификации, такие технологии обречены, пусть хоть на деле секьюрность на порядок выше разрешенных решений.

А мне большего и не надо, бгг.

есесно имелась в виду аппаратная часть

Круто конечно. А вообще было бы не плохо заиметь что-то типо yk NEO, тоесть USB+NFC+JavaCard. Проблема оригинала в том что он залочен из-за проприетарщины от NXP.

ТС, а это не типа рутокенов/алладинов? Ну там OpenSC и т.д., не?

Нет, это не смарт-карта, а именно генератор одноразовых паролей. Может быть alladin/rutoken на нем сделать и реально - но в их логику работы я не вникал, так как не было нужно
