Octoprint & Solidoodle

 , ,


0

2

Наконец-то дошли руки, выпилил из своего Solidoodle родной блок питания, запитал от ATX на 500 ватт и прикрутил к нему веб-интерфейс.
На стэндбай напругу от БП повесил электронику принтера и CS102 (аналог MK802, мелкий донгл на аллвиннере). Последний цепляется автоматом к wifi сети, и дает наружу красивую веб-морду.
БП потребовал существенной переделки, так как наружу провода торчат больно тонкие для заявленных токов (40 амер!), а солидудл при нагреве да шевелении движками может жрать много.
В общем, под рукой были провода только 4 квадрата. Вскрыл БП, выпилил родные молексы, сверланул плату, вывел винтовыми колодками на корпус блока питания.
Внутри залил термоклеем, плату до сущей надежности покрыл полиуретаном в три слоя. -12в отставил тонким проводом - авось сгодится. /PSON и PWR_OK закинул на мозги принтера, чтобы можно было рулить нагрузкой. sense на 3.3 вольта кинул на подстроечный резистор, что дало возможность настраивать напругу на 3.3 вольта в небольшом диапазоне. Еще сгодится.
Дальше с матами правил прошивку, вкрячил туда дополнительную команду для включения/выключения БП с поноценной проверкой состояния линии PWR_OK.

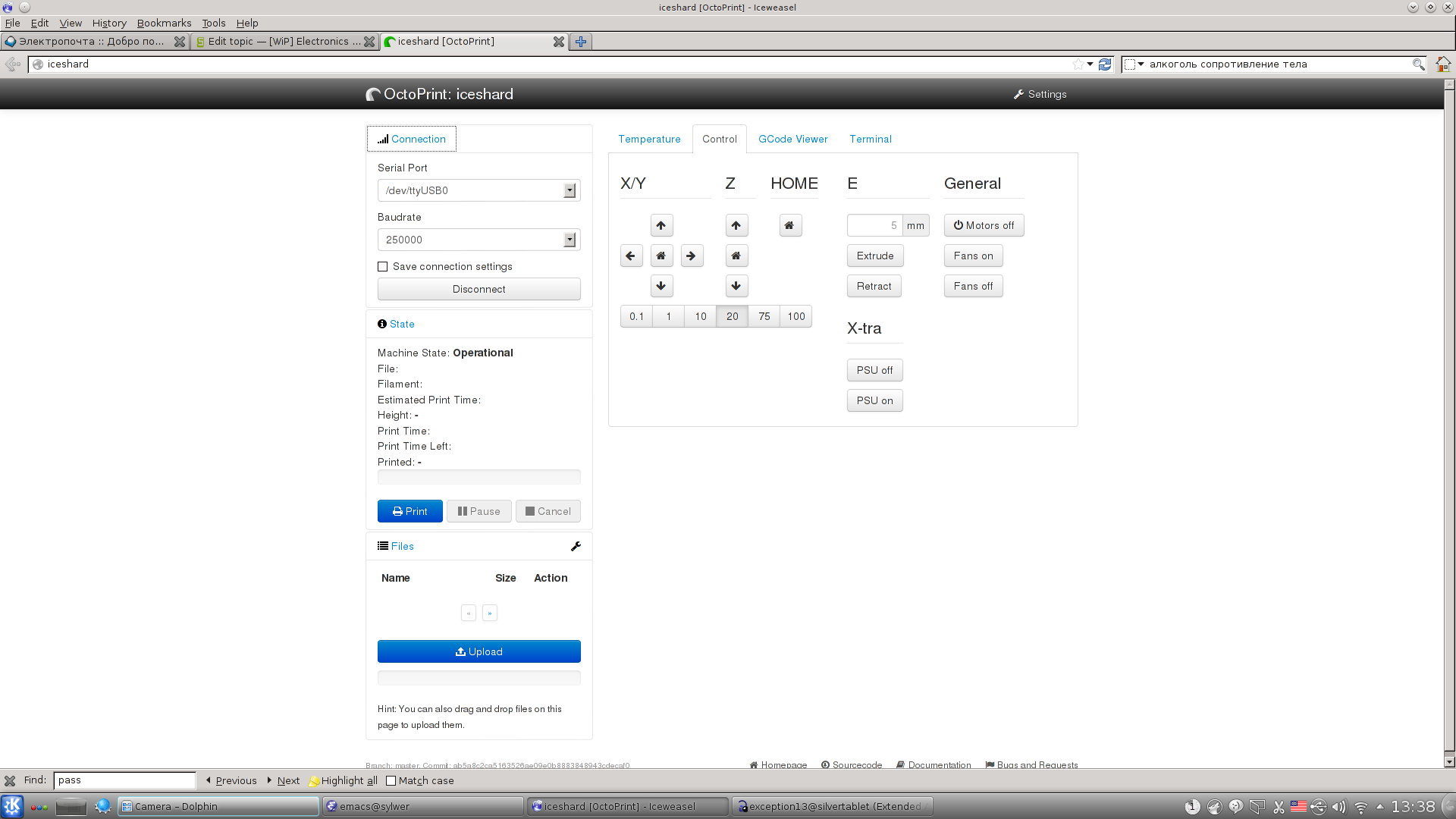

Дальше пришлось крячить octoprint, представленный на скриншоте. Туда я добавил кнопку отправляющую G28 (домой по всем осям сразу), и кнопки для включения/выключения PSU.
В будущем надо будет вкрячить еще отображение статуса PWR_OK, и отлавливание фейлов по питанию.
Фотографии изуверств над ATX БП бесплатно без СМС: http://pics.ncrmnt.org/projects/ATXmod/
Тред на солифоруме с патчами: http://www.soliforum.com/post/30564/
Из минусов, шину 5в приходится чем-то нагружать (ставлю телефон на зарядку). Потому как если 5в без нагрузки, то на 12в реально около 10.5 вольт. Но с этим я уже потом разберусь, как руки дойдут. Еще предстоит печатать заднюю крышку под это дело, и переделывать управление вентиляторами.

>>> Просмотр (1920x1080, 131 Kb)

★★★★★

Проверено: DoctorSinus ()

АААААААААААААААААААААА, И ЗДЕСЬ ЭТА 3D-ПРИНТЕРОМАНИЯ!!!!11 ОНИ ПОВСЮДУ!!!11

MiniRoboDancer ★☆ ()
Ответ на: комментарий от MiniRoboDancer

АААААААААААААААААААААА, И ЗДЕСЬ ЭТА 3D-ПРИНТЕРОМАНИЯ!!!!11 ОНИ ПОВСЮДУ!!!11

да еще и ARMОМАНИЯ!!!11

exception13 ★★★★★ ()

И как веб-интерфейс на мобильных девайсах?

olibjerd ★★★★★ ()
Ответ на: комментарий от olibjerd

Управлять можно с моего телефона спокойно, но у меня лопата в 5' с FullHD экраном. Раздражает только что дройд два последовательных нажатия интерпретирует как зум-аут. Будет время думаю раскурить api octoprint и сделать простенькую дройдоапликуху.

AiFiLTr0 ★★★★★ ()
Ответ на: комментарий от actionless

Не знаю. Просто помешательство какое-то. Как в своё время на 3D-фильмах, которые ещё десятки лет назад были, просто сейчас популяризировались.

MiniRoboDancer ★☆ ()
Ответ на: комментарий от MiniRoboDancer

не знаешь, но осуждаешь?

лично я, например, вижу в популяризации 3д-печати большой потенциал — при должном развитии технологии, популяризации и доступности расходников это может очень сильно помочь в децентрализованности.

например, в перспективе, сможешь распечатать проц/мамку по открытым спекам

ну или, к примеру, это крайне затруднит жидомасонским правительствам запрещать ПАВ

в общем, ништяков от развития всей этой штуки я вижу достаточно

ну а от перехода от анаглифа к поляризации/тойштукечтовгеймбое3дс/етс я таких больших ништяков не вижу, но это просто приятно

actionless ★★★★★ ()

Это твоя новая лопата так говняно фоткает? Ужс.

cdshines ★★★★ ()

Фотки распечатанных штучек в студию!

Deleted ()
Ответ на: комментарий от cdshines

Угу, там какая-то жесть с фокусировкой, на стоковой камере не 4.2 нет макро. Ну и камера бай дизайн пачкается постоянно.

AiFiLTr0 ★★★★★ ()

Как называется эта тема оформления веб-страниц? В последнее время везде это УГ наблюдаю, в половине серверных штук.

vurdalak ★★★★★ ()
Ответ на: комментарий от AiFiLTr0

Грубовато выглядит, но все-равно классно :)

Deleted ()
Ответ на: комментарий от AiFiLTr0

дройд два последовательных нажатия интерпретирует как зум-аут

Попробуй добавить в head это:

<meta content='width=device-width, initial-scale=1.0, maximum-scale=1.0, user-scalable=0' name='viewport' />
<meta name="viewport" content="width=device-width" />

CYB3R ★★★★★ ()
Ответ на: комментарий от CYB3R

Почему его везде ставят? Вырвиглазные градиенты, гигантомания, серые цвета. Где-нибудь на одном сайте оно было бы оригинально, но меня от обилия этой темы уже тошнит.

vurdalak ★★★★★ ()
Ответ на: комментарий от vurdalak

Потому что он известен, хорошо подходит для создания интерфейсов, и не особо грузный, в отличие от jQuery-UI, например.

MiniRoboDancer ★☆ ()
Ответ на: комментарий от vurdalak

Чего в нём блевотного? Приятные серые цвета, читаемые крупные виджеты, симпатичные градиенты.

Artificial_Thought ★★★★ ()
Ответ на: комментарий от vurdalak

И в новой, третьей версии, кстати, запилили плоский интерфейс. Но цвета там ещё ужаснее. Насчёт гигантомании - это смотря как приготовить.

MiniRoboDancer ★☆ ()
Ответ на: комментарий от Artificial_Thought

Приятные серые цвета — безысходность. Крупные виджеты настолько крупны, что удобны только для толстяка с планшетом, в который он тычет хот-догом. Градиентная анимация мне просто не нравится :)

vurdalak ★★★★★ ()
Ответ на: комментарий от MiniRoboDancer

Насчёт гигантомании - это смотря как приготовить.

Дык никто не готовит. Везде вижу дефолт, куда ни глянь.

vurdalak ★★★★★ ()
Ответ на: комментарий от vurdalak

Если ты зайдёшь в web-development, тебе там обязательно его посоветуют. Причина: очень просто применять и заточить под себя. И, да, меня тоже тошнит.

CYB3R ★★★★★ ()
Ответ на: комментарий от vurdalak

Дык никто не готовит.

В этом и вся проблема. Бутстрап - в первую очередь таки фреймворк. Но, во-первых, для него (вернее, на основе него) кастомных стилей навалом, во-вторых, он и из коробки не вырвиглазен и хорошо подходит для мышки и тача. Но на любителя, да.

MiniRoboDancer ★☆ ()
Ответ на: комментарий от CYB3R

Ну вот раз тошнит, предложи альтернативу (помимо написания собственных стилей, естественно) - легковесную, универсальную и и не вызывающую в дефолтном виде тошноты.

MiniRoboDancer ★☆ ()

Насчёт 5V — перевесить следящую ногу контроллера блока питания на 12V через делитель, там по умолчанию 5V шина максимально стабилируется и она на обратную связь заведена.

dn2010 ★★★★★ ()
Ответ на: комментарий от MiniRoboDancer

HTML Kickstart выглядит чуть лучше, да и стилей у него больше, а вообще мне нравится Skeleton.

CYB3R ★★★★★ ()
