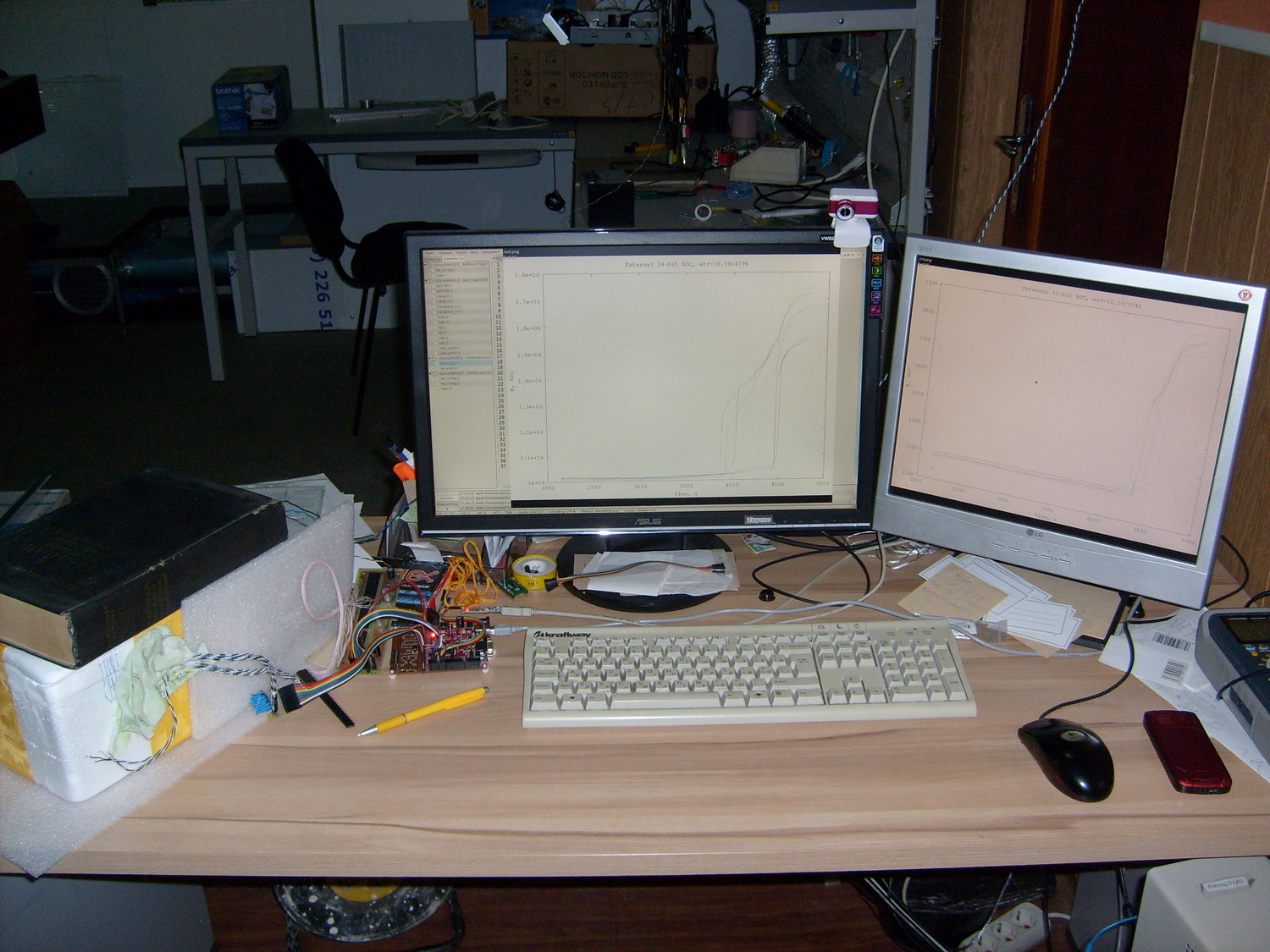

На фото — опять мое рабочее место.
Сдуру залил азот в конце рабочего дня, теперь придется сидеть хотя бы еще с часик, чтобы опорные точки замерять (к сожалению, это автоматизировать не выйдет).
А занимаюсь я тестированием двух методов измерения температур: "в лоб" при помощи встроенного 12-битного АЦП микроконтроллера и при помощи хитрой методики (которую я, к сожалению, своими кривыми руками подпортил) внешним 24-битным АЦП. Для пущей приближенности к реальности датчики сгруппированы по 8 штук (примерно 8 их и будет в разрабатываемом приборе).
Жидкий азот в консервной банке служит для первичного вывода 18 ТРД (терморезистивных датчиков) на "нуль" — 76 Кельвинов (ниже получить без хитростей не выйдет на этой высоте).
Далее, как только азот выкипел, датчики начали нагреваться (в т.ч. за счет саморазогрева), а микроконтроллер их опрашивает и результат каждые 10 секунд заносится в файл отчета. Оставшиеся 2 ТРД служат эдакими эталонами, при помощи более-менее точного омметра я периодически измеряю их сопротивление и записываю вместе с временным штампом в отдельный файл.
На экранах как раз виднеются графики для обеих групп.
