S/PDIF коннектор на материнке и вывод с него.


0

2

Привет, ЛОР.
Есть вопрос к аналитикам специалистам.

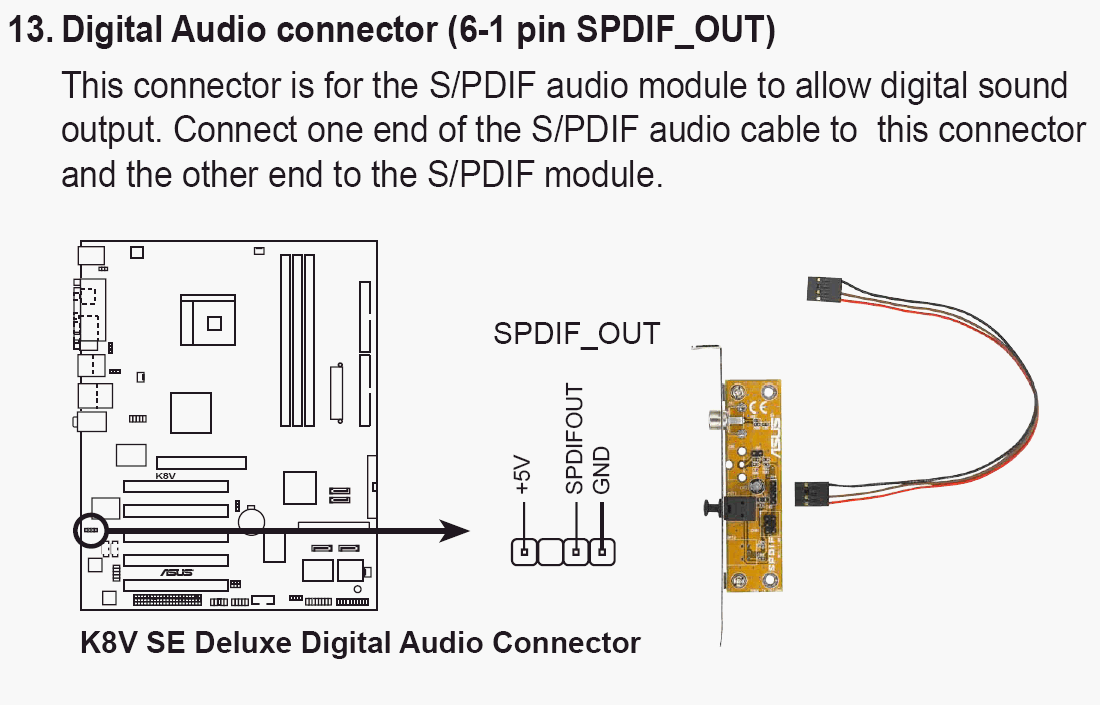

Дано: на материнке ASUS M4A88T-M имеется разъём с выходом S/PDIF, причём в инструкции указано, что необходимая панелька приобретается отдельно. Картинка (с другой матери, но очень похоже).

Вопрос: если вывести на «тюльпан» сигнал с пинов SPDIF_OUT + GND, я ничего не спалю на приёмнике? А то видел вот такую схему и засомневался.

Заранее спасибо!

★★★★★

ничего не спалишь
для перестраховки и убивания помех можешь поставить спец трансформатор
вообще, должно работать, если подрубать напрямую; в дешвых зк так китайцы и делают

anonymous ()

видел вот такую схему и засомневался.

То может быть одновременное преобразование на не-TTL-вариант S/P DIF'a. Для простого вывода сигнала с материнки этого не требуется. Какие уровни у тебя требуются на приемнике - смотри сам

YAR ★★★★★ ()
Ответ на: комментарий от YAR

Спасибо всем за ответы!

Какие уровни у тебя требуются на приемнике - смотри сам

А кто ж это пишет? Указано, что стандарт IEC60958 - и радуйтесь.

Steplton ★★★★★ ()
Ответ на: комментарий от YAR

пссатижи, пробник, осцилолограф, частотомер
у нас такой прибор новый только в краевом центре купить (rigol, за over25k)

anonymous ()
