Вышел симулятор электронных схем Qucs-S 1.0.2

Не пользовался, но нужное дело делают

Чем он лучше бесплатного симулинка с торрентов?

Любое свободное приложение лучше любой проприетарной поделки

LTSpice уже переплюнули?

Маняфантазия.

Ворованный симулинк особенно хорош на ворованной винде.

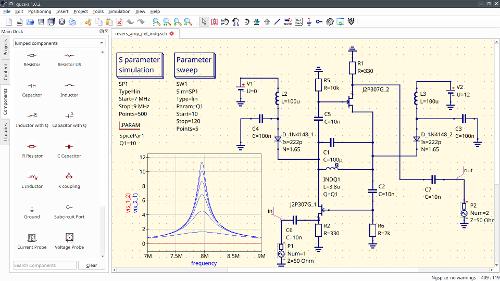

На схеме земля во все стороны: вообще ниче не понятно откуда-куда и как идёт сигнал. Негодование

Z80 умеет эмулировать?

Как он в сравнении с SimulIDE?

Да, переплюнули ещё в начале разработки около 2005 года.

Это разные программы, несмотеря на то, что внешне похожи. SimulIDE служит для другой цели. Это симулятор микроконтроллеров в реальном времени и аналоговые модели там очень упрощённые. В Qucs-S используется настоящий движок SPICE с полноценным моделированием.

Нет, за моделированием Z80 в TkGate, в который можно было подключать модель Verilog для чего угодно. К сожалению, TkGate сейчас скорее мёртв.

Так и задумано. Это реверсивный усилитель, который может пропускать сигнал в одну или в другую сторону при переключении питания.

Это разные программы, несмотеря на то, что внешне похожи. DarthVadimius

Спасибо. Мне видимо SimulIDE хватит.

А вот я могу добавить в схему электретный микрофон? Что то я не нашел.

Если Qucs-S умеет XSPICE модели, то вполне можно запрограммить модель целого микроконтроллера со своей прошивкой. Я пытался симулировать AVR в MCUSim, но не закончил.

Микрофон обычно представляется в виде источника переменного напряжения с некоторой частотой и амплитудой и этого бывает достаточно. Специальной модели компонента для микрофона я нигде не видел. Возможно где-то есть SPICE модель с учётом внутреннего сопротивления, емкостей и т.п. Тогда её можно добавить в качестве пользовательского компонента.

Страница релиза на Гитхабе

У вас в описании к релизу в нескольких местах осталась предыдущая версия (1.0.1)

Да, XSPICE-модели можно подключать. Для Qucs-S всё равно, что будет внутри SPICE-нетлиста, лишь бы Ngspice это поддерживал. Раньше ещё видел аналогичную попытку реализовать в Ngspice симуляцию Verilog-компонентов через вызов iverlog через XSPICE, но там тоже проект заглох. Так что технически эта задача видимо решаемая, но требует времени.

Ещё в версии Ngspice-27 в Qucs-S работала сборка XSPICE CodeModel на лету без перекомпиляции всего Ngspice. Можно было указать путь к mod/ifs файлам, а дальше Qucs-S собирал и подгружал модель сам. Теперь в последних версиях Ngspice это поломали и для сборки XSPICE модели требуется полный исходник Ngspice. По крайней мере в Убунте больше ничего не работает.

по-моему на этой штуке делал лабы на первых курсах по электротехнике. потыкать было прикольно, но зачем оно нужно было на айти факультете хз.

Отлично, надо будет глянуть что за оно. Люблю симуляторы.

я им даже коммитил когда-то и коммиты были приняты. но потом забросил

Ну а хотя бы КР580ВМ80А (аналог – Intel 8080) можно?

Дешевле и быстрее купить отладочную плату с нужным процессором, а обвес можно и симулировать если нет желания собирать самому.

Технически возможно, нужно реализовать что-то наподобие программы от dsl Но тут проблема в том, что моделирование МК нужно в основном начинающим, которые помочь разработке не могут. А те, кто подобное может реализовать, умеют пользоваться осциллографом и внутрисхемным отладчиком и давно перешли более сложные МК, и им моделирование МК не нужно. Мне например моделирование МК не нужно, поэтому у меня при разработке Qucs-S в приоритете сейчас доделать моделирование микрополосковых линий, тюнер и расширить библиотеку компонентов.

Забавно, не слыхал про такое.

Тем не менее, это не мешает расположить землю внизу, питание вверху, а сигнал слева направо (ну и право-налево, раз такая реверсивная пьянка)

А в двух словах, для неграмотных, в чем смысл такого реверсивного усилителя?

Реверсивные усилители применяются например в радиолюбительских КВ трансиверах в тракте ПЧ. В прямом направлении он работает на приём, а в обратном на передачу.

Ты хорошее дело делаешь. Спасибо тебе.

Доброго. Меня на работе совсем упахали, еще предыдущий то не успел посмотреть релиз. Микрополоски и прочий пассив ВЧ нужны очень сильно, обычный qucs заменял RFsim99 полностью, а тут облом-с. И еще калькуляторы надо восстановить. ) И да, еще симметричную полосковую линию (когда одинаковые полоски в топе и боттоме) надо добавить в оные ))) P.S. мной предложенные реверсивные заработали?

Микрополоски и прочий пассив ВЧ нужны очень сильно

Сейчас некоторые подвижки в данном направлении есть. Хотя не могу сказать, когда модели МПЛ появятся в релизной версии. Также работа ведётся над поддержкой s2p файлов, там требуется добавить в Ngspice таблично-задаваемый частотнозависимый источник. Компонентов с сосредоточенными параметрами вроде бы теперь после добавления INDQ и CAPQ стал полный комплект.

P.S. мной предложенные реверсивные заработали?

Так пока руки не дошли спаять плату. Так что ничего сказать не могу.

Можно в нëм сделать схему через ngSpice, а потом на сервере запускать без графики. Это если сравнивать с Мультисимом. Симулинк — это не для радиотехники, это на поиграться, там модели идеализированы.

Ну, модели диодов и операционнтков в ngSpice адекватнее описаны. В Ltspise у нас была проблема с изломом ВАХ из-за неадекватного описания операционного усилителя.

Синус-генератор на входе, метка In виднеется. Но есть и второй, почему то помечен Out

Для меня спецы по аналоговой схемотехнике - полубоги. А я лишь примитивный цифровик…

А СВЧ-разработчики - это боги?

Да, есть у меня такие знакомые. СВЧисты для меня это высшая раса технобогов

SPICE – это про симуляцию аналоговых схем. Твой говносимулинк – это flowgraph для цифровой обработки сигналов.

Аналоги этой софтины – уродский LTSpice да сдохший Microcap (хотя финальную версию до сих пор можно абсолютно легально скачать с оффсайта).

А так-то всегда можно нарисовать схему в kicad, экспортировать нетлист и либо напрямую его в ngspice моделировать, либо через удобнейшую обертку pyspice.

так обычно никто не делает. Симуляция цифровых схем, как правило, останавливается на уровне логических вентилей, триггеров и блочной памяти.

Сами эти блоки заранее «характеризуются» с помощью именно аналоговой симуляции в spice-совместимом симуляторе. Для комбинаторной логики, например, вычисляются задержки при разных скоростях нарастания входного сигнала и разных нагрузках, для триггеров измеряют setup и hold времена…

Полученную информацию (уже в виде 1-2-3-мерных таблиц) подсасывает логический симулятор типа verilator’а, но элементарные блоки там все-таки представляются кодом на обычном верилоге.

Но симулинк может и в SPICE. Демидрольчик, ты чего? Неужели решил, что божественный матлаб хуже васянских наколенных поделок из желудей? Я не верю своим глазам.

Верилятору ничего кроме hdl кода не нужно, в том числе не нужны и setup/hold. Завязывай с демидролом ).

Симулинк — это не для радиотехники

Симулинк для всего. В этом то его фишка. Не нужно между инструментами переключаться. Всё в одном месте.

Ворованный симулинк особенно хорош на ворованной винде.

А еще лучше - запускать всё это добро на ворованном компе.

А на текущий момент вообще хоть где-нибудь можно смоделировать работу Z80 и (или) Intel8080?

Такое что-то не попадалось. В принципе смоделировать работу Z80 технически возможно, но видимо никому не нужно.

обычный qucs заменял RFsim99 полностью, а тут облом-с

Недавно посмотрел RFsim99, так как давно его не видел. Вроде бы сейчас Qucs-S закрывает весь набор компонентов, кроме длинной линии. Катушки и индуктивности с добротностью я сделал. Всё это работает с симуляцией S-параметров. Микрополосков в RFSim99 не было. Длинная линия в формате SPICE в Qucs-S есть, но параметры для неё задаются не очень дружественным образом. Калькуляторы из Qucs я все перетащил в Qucs-S. Они доступны на старых местах. Тюнера пока нет. Я нашёл какую-то полуготовую реализацию для Qucs, но что-то он мне не понравился. Видимо придётся делать свой тюнер.

Я пытался симулировать AVR в MCUSim, но не закончил.

Буквально сегодня задавался вопросом про симуляцию AVR8.

Ворованный симулинк особенно хорош на ворованной винде.

А еще лучше - запускать всё это добро на ворованном компе.

В отжатой чёрными риелторами квартире с электричеством мимо счётчика? ☺

А ты жизнь знаешь…

Твой говносимулинк – это flowgraph для цифровой обработки сигналов

Бред и клоунада

ну давай, процитируй рекламный буклетик матлабовский, небредовый и неклоунный ты наш.
