В прошлом году купили металлическую мебель. Один верстак я перетащил к себе в кабинет. Теперь очень удобно: легким движением ноги я перекатываюсь на кресле от рабочего стола к верстаку и обратно.

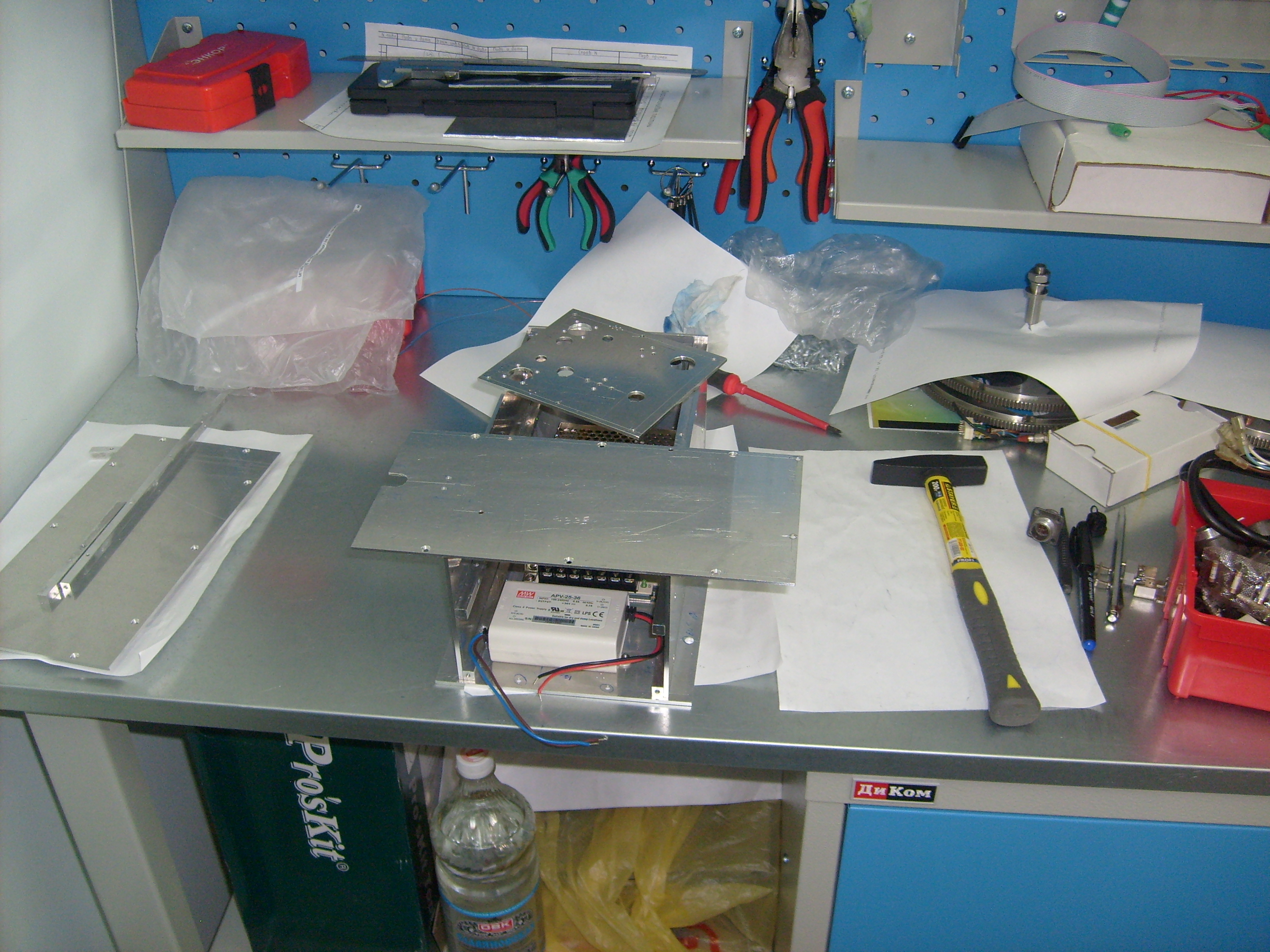

На фото запечатлена одна из стадий изготовления коробочки для системы управления криостатом ИК-спектрометра.

Код прошивки лежит на сосфорже, также доступен клон на гитхабе. Чертежи самого криостата, к сожалению, выложить не могу, т.к. их делал не я (я лишь рисовал эскизы и согласовывал детализацию).

Здесь можно почитать о самой железяке.

>>> Просмотр (2816x2112, 2649 Kb)

☆☆☆☆☆

Проверено: Shaman007 ()
Последнее исправление: Eddy_Em (всего исправлений: 2)

Я ничего не понимаю в этой вашей электронике, но понравилось как выглядит система управления криостатом. Веет от неё советской электроникой (:

b0c0813f
()
Ответ на: комментарий от dhameoelin

Молоток - главный инструмент?!)

О том же подумал (:

b0c0813f
()
Ответ на: комментарий от dhameoelin

Это я отверстия кернил. По завершению работ обычно все по местам раскладываю.

Eddy_Em ☆☆☆☆☆
() автор топика

Плата управления ИК - загляденье, и микросхему сам паял, вручную? Эдь ты скоро сможешь сам телескопы выпускать серийно!:)

Frost ★★★
()

За отечественный разъём ГРПМШ зачёт, контакт надёжнее некуда.
Не могу рассмотреть проц - Атмега 128?
И что в белой пластиковой коробке? - очень уж издалека на клизму смахивает

drfaust ★★★★★
()
Ответ на: комментарий от Frost

Да, паял вручную, мини-волной.

Эдь ты скоро сможешь сам телескопы выпускать серийно!:)

Китайцам конкуренцию составить точно не смогу ☺

Eddy_Em ☆☆☆☆☆
() автор топика
Ответ на: комментарий от drfaust

Не могу рассмотреть проц

STM32F103 о 100 ногах. По ссылке (код прошивки...) есть еще и схематика в кикаде.

И что в белой пластиковой коробке?

Блок питания на 36 Вольт. Пришлось ставить для управления затвором (через Н-мост 12 Вольт не хватает ему).

Eddy_Em ☆☆☆☆☆
() автор топика
Ответ на: комментарий от Eddy_Em

У меня на старой работе такой верстачок был. Только к крышке, стальной лист, двойка или тройка прикручен был. А в отверстия на вертикальной стенке мы шпильки вкручивали, как доп. вешалки для ключей. Мерзко смотрелось. У тебя аккуратненько.

Кстати, наш инженер в шкаПчике , нижнем, спирт и хранил. Открывается проволокой)).

nihil ★★★★★
()
Ответ на: комментарий от nihil

Есть и большой верстак с толстым листом стали поверх фанерной столешницы.

У меня в этом шкафчике еще инструмент + всякая химия (хлоржелезо и т.п.).

Eddy_Em ☆☆☆☆☆
() автор топика

Eddy_Em, спасибо за интересную, познавательную информацию в блоге.

Живу в часе езды от Крымской астрофизической обсерватории. Участвовал в экскурсии, проводимой учеными, в том числе в Симеизском филиале (радиотелескоп РТ-22). Масса положительных впечатлений.

Deleted
()
Ответ на: комментарий от Deleted

Живу в часе езды от Крымской астрофизической обсерватории

Надо бы туда съездить как-нить. Пугает только состояние паромной переправы. Вот если бы за год мост построили...

Eddy_Em ☆☆☆☆☆
() автор топика
Ответ на: комментарий от Eddy_Em

Eddy_Em

Надо бы туда съездить как-нить.

Приезжай в Симферополь, пообщаемся на тему космоса, компьютеров (работаю системным администратором).
Работу паромной переправы приостанавливают во время непогоды, летом бывают задержки из-за большого потока машин.

Deleted
()
Ответ на: комментарий от Deleted

Дык, мои кумовья в прошлом году ездили (у кума там родственники, и они счастливы, что наконец-то вернулись в нормальную страну), сутки простояли в очереди на паром (погода была прекрасная, просто напор машин был жесть какой). А обратно простояли двое суток (штормило помаленьку). И если с нашей стороны хоть какой-то сервис есть, то с той стороны даже сортиров не настроили до сих пор!

Eddy_Em ☆☆☆☆☆
() автор топика
Ответ на: комментарий от Eddy_Em

Хотел спросить про матрицу, если более разрядную поставить охлаждение не позволит? В бо'льшие финансы выльется? Или для задач и такой достаточно? (хотя для наблюдений наверное слова достаточно не существует)

Frost ★★★
()
Последнее исправление: Frost (всего исправлений: 1)
Ответ на: комментарий от Frost

Мы сейчас ИК делаем, матрица 1к на 1к. Были куплены в 2002 году (ЕМНИП) у британцев за 5млн. рублей в количестве двух штук + нерабочий криостат. Эти матрицы, кстати, устарели уже 15 лет назад. Но т.к. двойного назначения, то купить мы их официально вообще никак не можем.

А для оптики недавно за 8млн купили ПЗСку 2x4к. Еще с полмиллиона — и будет нормальный светоприемник.

Eddy_Em ☆☆☆☆☆
() автор топика

круто! судя по всему, очень удобно

reprimand ★★★★★
()
Ответ на: комментарий от Frost

Гарантии у них вообще нет. И это — только стоимость чипа. А для него ведь еще нужен криостат и электронный обвес.

Eddy_Em ☆☆☆☆☆
() автор топика
Ответ на: комментарий от WRG

Криокамеру еще в прошлом году в Нижнем Новгороде сделали ☺

Eddy_Em ☆☆☆☆☆
() автор топика

В прошлом году купили металлическую мебель.

Надеюсь, у вас нормальную мебель покупают. У нас купили полгода назад, так в пятницу я чуть не убился с этого дешевого кресла за полтора рубля: хорошо хоть, что в этот момент кружку в руках не держал...

Zhbert ★★★★★
()
Ответ на: комментарий от Zhbert

Ого! Ну, такие тоже попадаются. Сам понимаешь: сейчас в основном все через торги покупается, поэтому нет-нет, да какая-нибудь зараза вылезет, которая цену хорошо собьет, но поставит вместо нормальной продукции подобную дрянь, ведь в спецификации нельзя указывать марки — только характеристики!

Eddy_Em ☆☆☆☆☆
() автор топика
Ответ на: комментарий от Eddy_Em

Сам понимаешь: сейчас в основном все через торги покупается, поэтому нет-нет, да какая-нибудь зараза вылезет, которая цену хорошо собьет, но поставит вместо нормальной продукции подобную дрянь, ведь в спецификации нельзя указывать марки — только характеристики!

Угу. И считаю это форменной глупостью...

Zhbert ★★★★★
()
Ответ на: комментарий от Deleted

Хеллоу, меня на РТ-22 водили, интересный радиотелескоп, мне правда так и не сказали, на чем там сделан приемник, и зачем ему жидкий гелий O_o

timdorohin ★★★★
()
Ответ на: комментарий от Eddy_Em

Пугает только состояние паромной переправы.

В прошлом (или уже в позапрошлом, склероз старческий одолевает) годе в маю обошлось без происшествий, с машиной.

Вот если бы за год мост построили...

Ну это вряд ли. Хотя вроде бы шевеление какое-то происходит.

Deleted
()
Ответ на: комментарий от timdorohin

на чем там сделан приемник

Погугли про диполи. А еще, кстати, бывают двумерные радиоприемники (по аналогии с ПЗС-матрицами) для достаточно коротких волн — на чипе напылено огромное количество диполей по сетке.

Жидкий гелий нужен для снижения тепловых шумов. ПЗС-ки азотом охлаждают, а радиоприемники — гелием. Кстати, для дальнего ИК тоже надо светоприемник гелием охлаждать, т.к. чем больше длина волны, тем выше уровень посторонних шумов.

Eddy_Em ☆☆☆☆☆
() автор топика
Ответ на: комментарий от Eddy_Em

я не про антенну спрашивал, я про преобразователь частоты спросить хотел...

там что, MMIC стоит? аль дискретными набрано?.. SiGe? GaAs? или даже кремний стоит? а может что-то совсем экзотическое?

timdorohin ★★★★
()
Ответ на: комментарий от Eddy_Em

я тут занимался изготовлением радиотелескопа из спутниковой тарелки - пришел к выводу, что то, что стоит в этих тарелках непригодно для телескопа, чуть более, чем полностью... шумы ужасные... а интересно, где можно добыть жидкий гелий, или жидкий азот... у полевых транзисторов очень сильно шумы от температуры зависят :-(

timdorohin ★★★★
()
Ответ на: комментарий от timdorohin

С гелием сложно, а вот азот купить можно почти на любой кислороднозаправочной станции. Наши в Невинке покупают (на невинском "азоте"). Цена — где-то 10 рублей за литр. Естественно, нужен дьюар, а это уже бешеные баксы!

Eddy_Em ☆☆☆☆☆
() автор топика

выглядит симпатично.

asaw ★★★★★
()
Ответ на: комментарий от exception13

вход для тестов закорачивался, а шум не исчезал...

скорее-всего - это был тепловой шум широкополосного входного усилителя + шум преобразователя + шум узкополосного усилителя...

сигналы(какие-то) оно принимало на C-диапазоне... другого вроде не ловил...

timdorohin ★★★★
()
Ответ на: комментарий от Deleted

Слушай, можешь рассказать, как ты получил такую ссылку, которая у тебя в посте? Как-то странно она закодирована.

Sauron_AZM
()

лайк на коробочку по ссылке

bender ★★★★★
()
